Ford BlackOak (PCM150F)

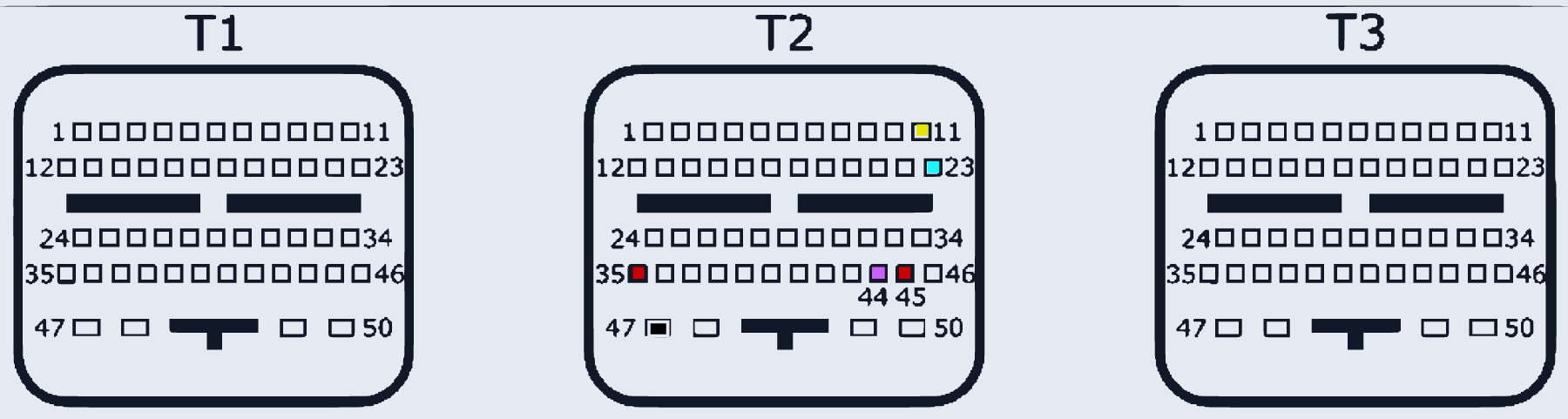

FORD_BLACKOAK_PCM150F · разъём T1
Ставился на: Ford: Escape, Explorer · Mazda: CX-9
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:35, T2:45 | |
| FEPS (Vpp) | T2:44 | |
| GND (масса) | T2:47 | |
| CAN-Low | T2:23 | |
| CAN-High | T2:11 |
