Denso SH72530 (FAW, Type2)

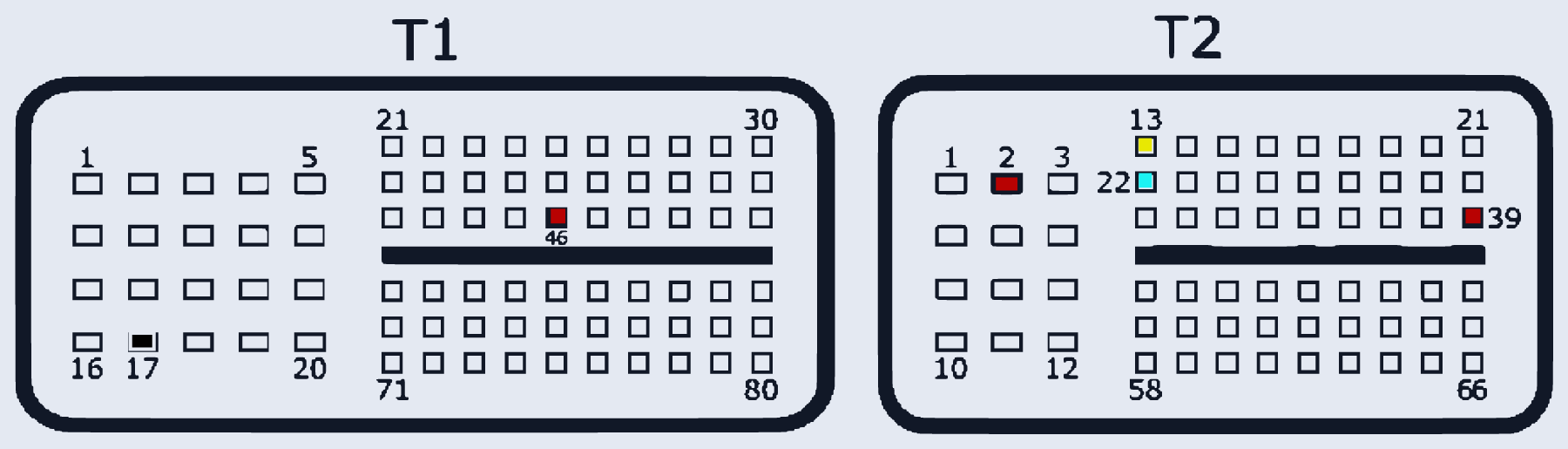

FAW_SH72530_T1T2 · MCU SH72530 · разъём T1/T2
Ставился на: FAW
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:46, T2:2, T2:39 | |
| GND (масса) | T1:17 | |
| CAN-Low | T2:22 | |
| CAN-High | T2:13 |
