Denso SH72530 (FAW, Type1)

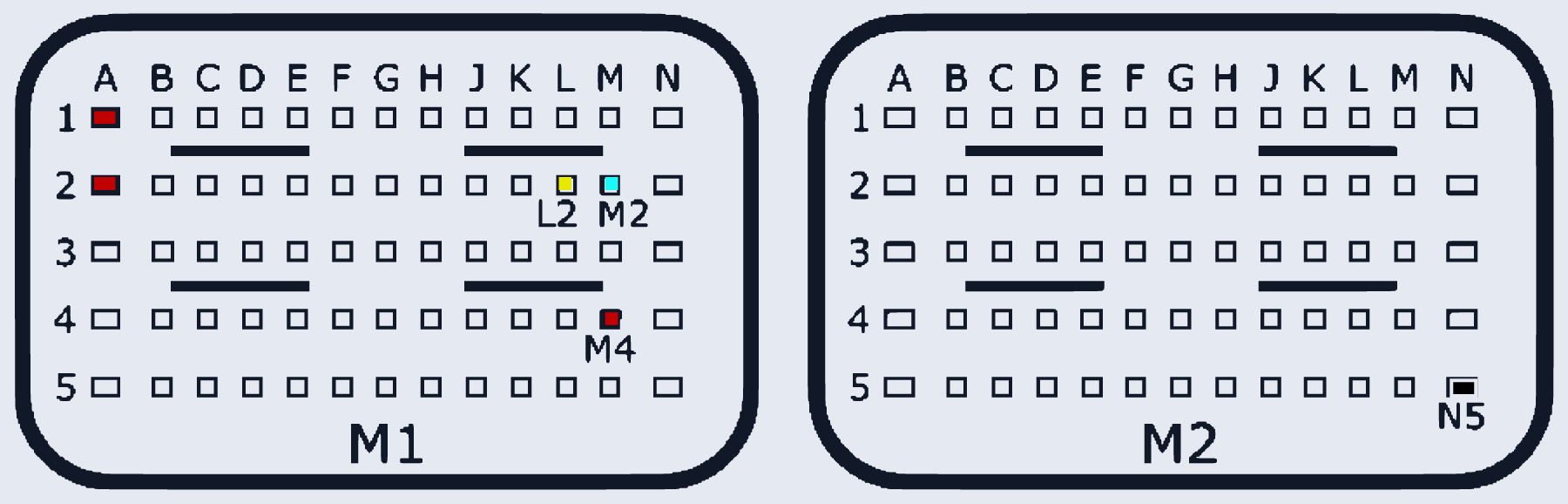

FAW_SH72530_M1M2 · MCU SH72530 · разъём M1/M2
Ставился на: FAW
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | M1:A1, M1:A2, M1:M4 | |
| GND (масса) | M2:N5 | |
| CAN-Low | M1:M2 | |
| CAN-High | M1:L2 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
