EMS2.3/2.4 (Volvo/Renault) — Bootloader/Сервисный режим

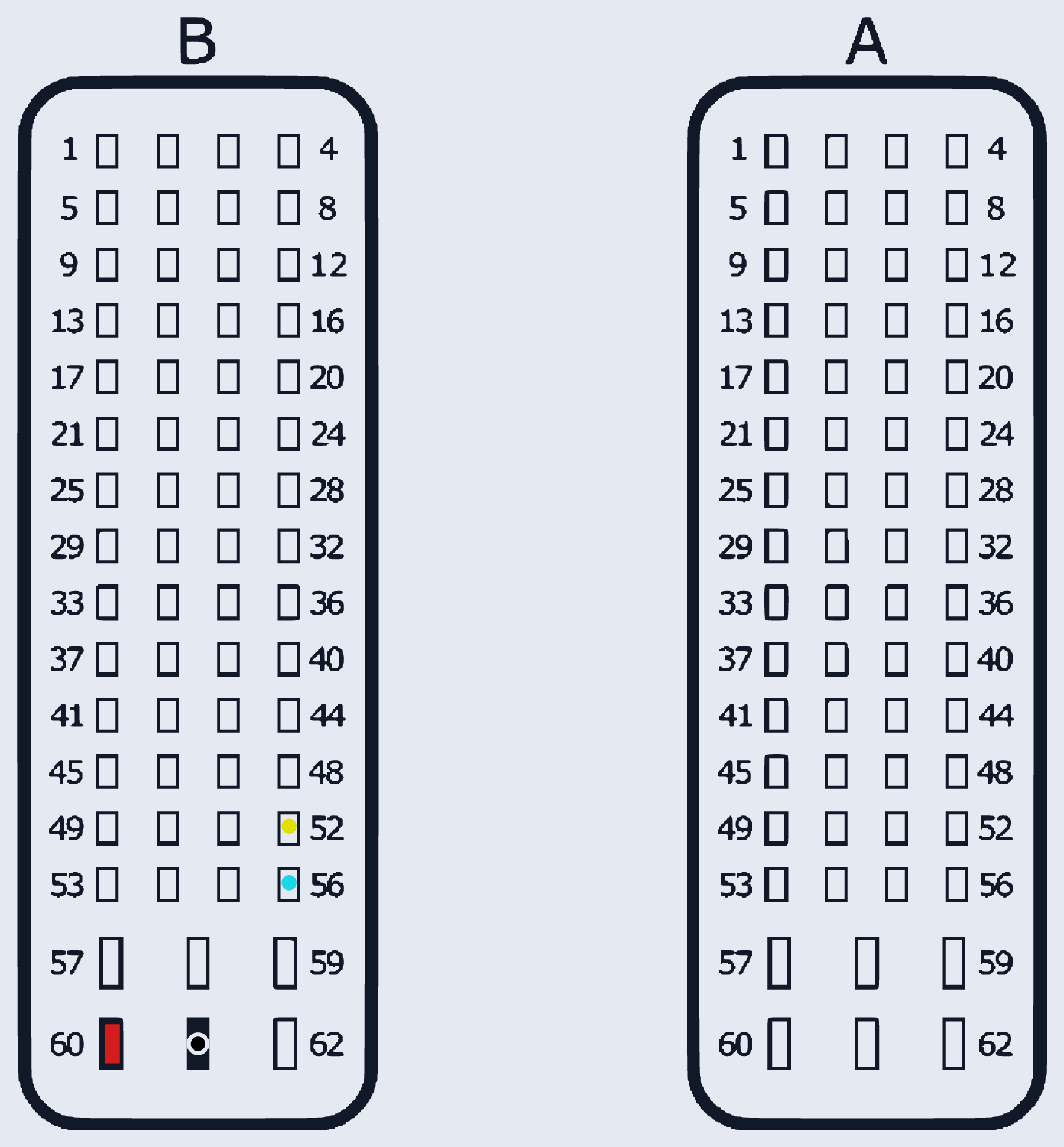

EMS23_24 · разъём A/B
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +24V/5A (ВНИМАНИЕ: не +12V!) | B:60 | Требуется питание +24V с током до 5А, а не стандартное +12V — специфика Bootloader-режима |
| GND (масса) | B:61 | |
| CAN-Low | B:56 | |
| CAN-High | B:52 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
