Bosch EDC7UC31 (BUS/TRUCK)

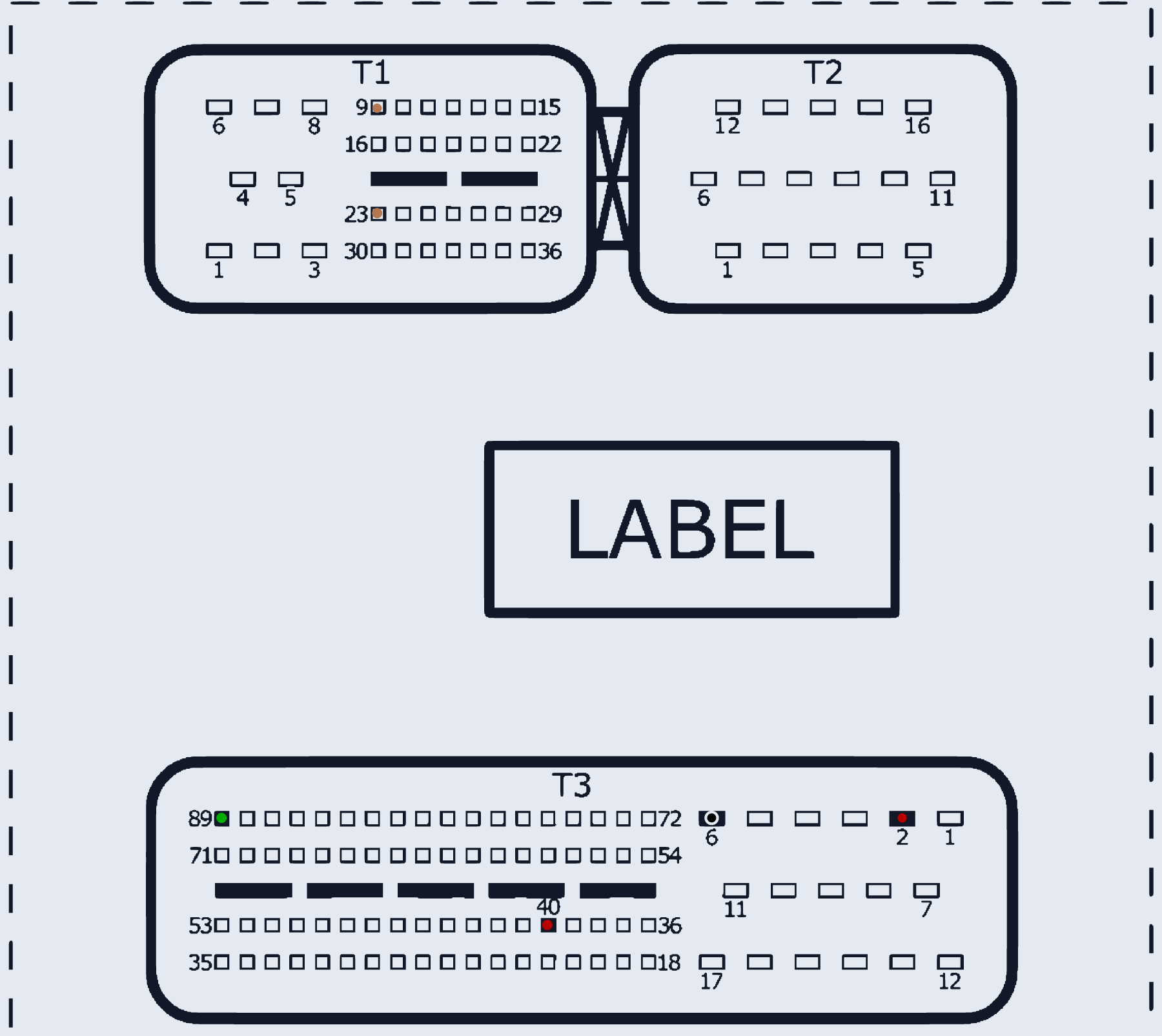

EDC7UC31 · разъём T1/T2/T3
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:40, T3:2 | |
| GND (масса) | T3:6 | |
| K-line | T3:89 | |
| GPT (общий/generic) | T1:9, T1:23 | ВАЖНО: подключать GPT-сигналы к ЭБУ через конденсаторы 10-47 мкФ |
