Bosch EDC7U1 (Trucks)

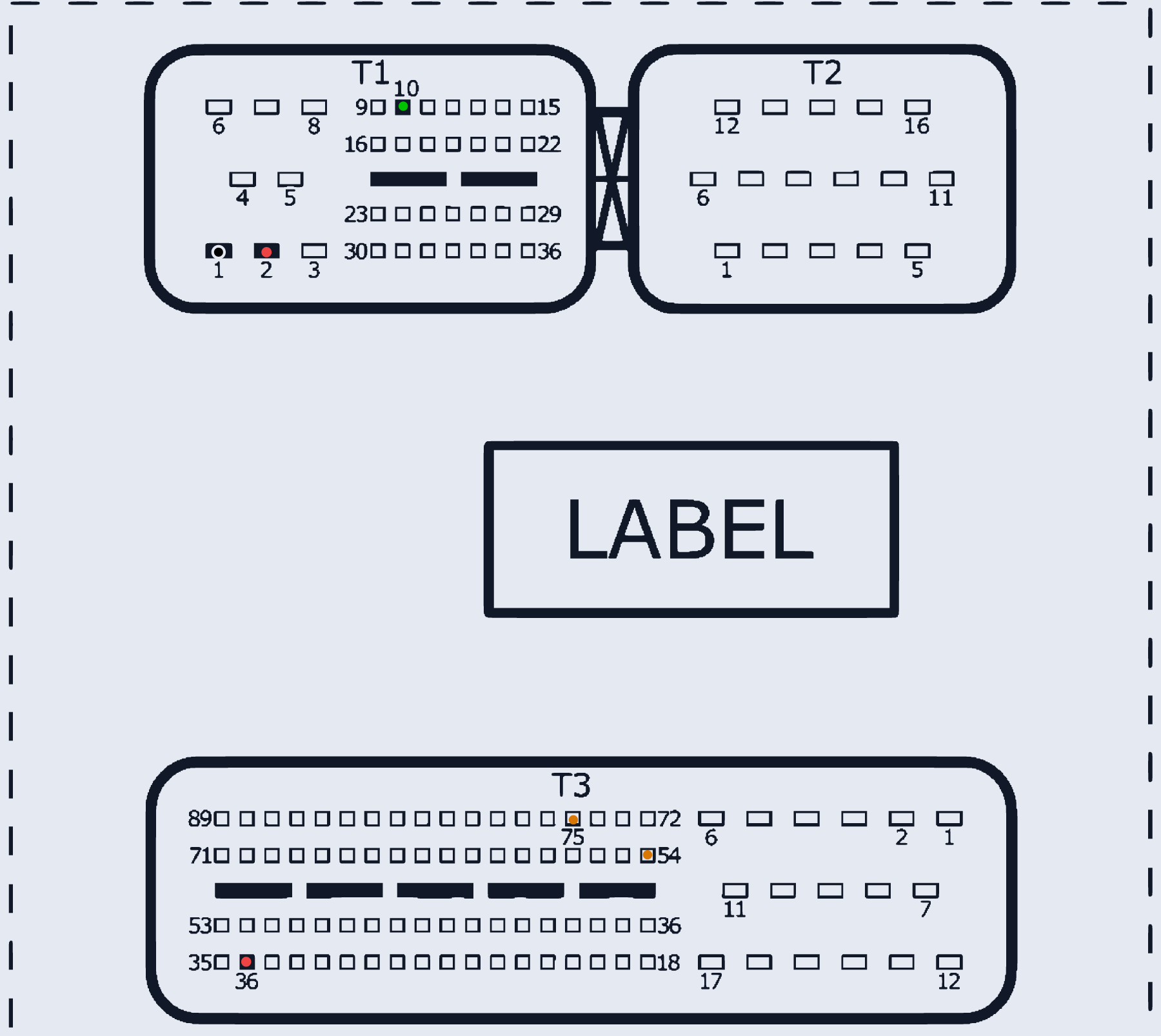

EDC7U1 · разъём T1/T2/T3
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:2, T3:36 | |
| GND (масса) | T1:1 | |
| K-line | T1:10 | |
| GPT (общий/generic) | T3:54, T3:75 | ВАЖНО: подключать GPT-сигналы к ЭБУ через конденсаторы 10-47 мкФ |
