Bosch EDC7C4 (Scania EDC S6/EMS S6)

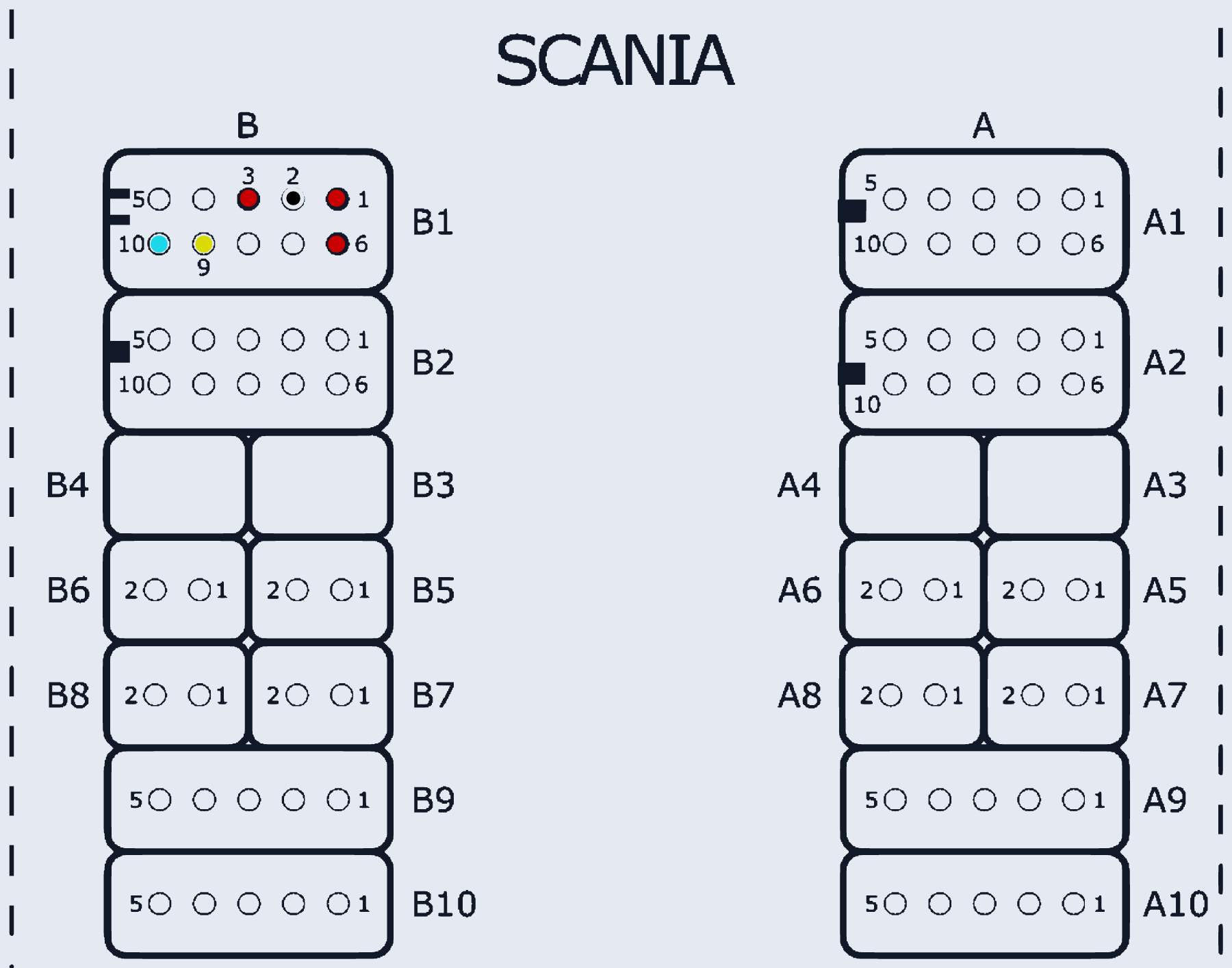

EDC7C4 · разъём B1
Ставился на: Scania
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B1:1, B1:3, B1:6 | |
| GND (масса) | B1:2 | |
| CAN-Low | B1:10 | |
| CAN-High | B1:9 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
