Bosch EDC7C3 (MAN)

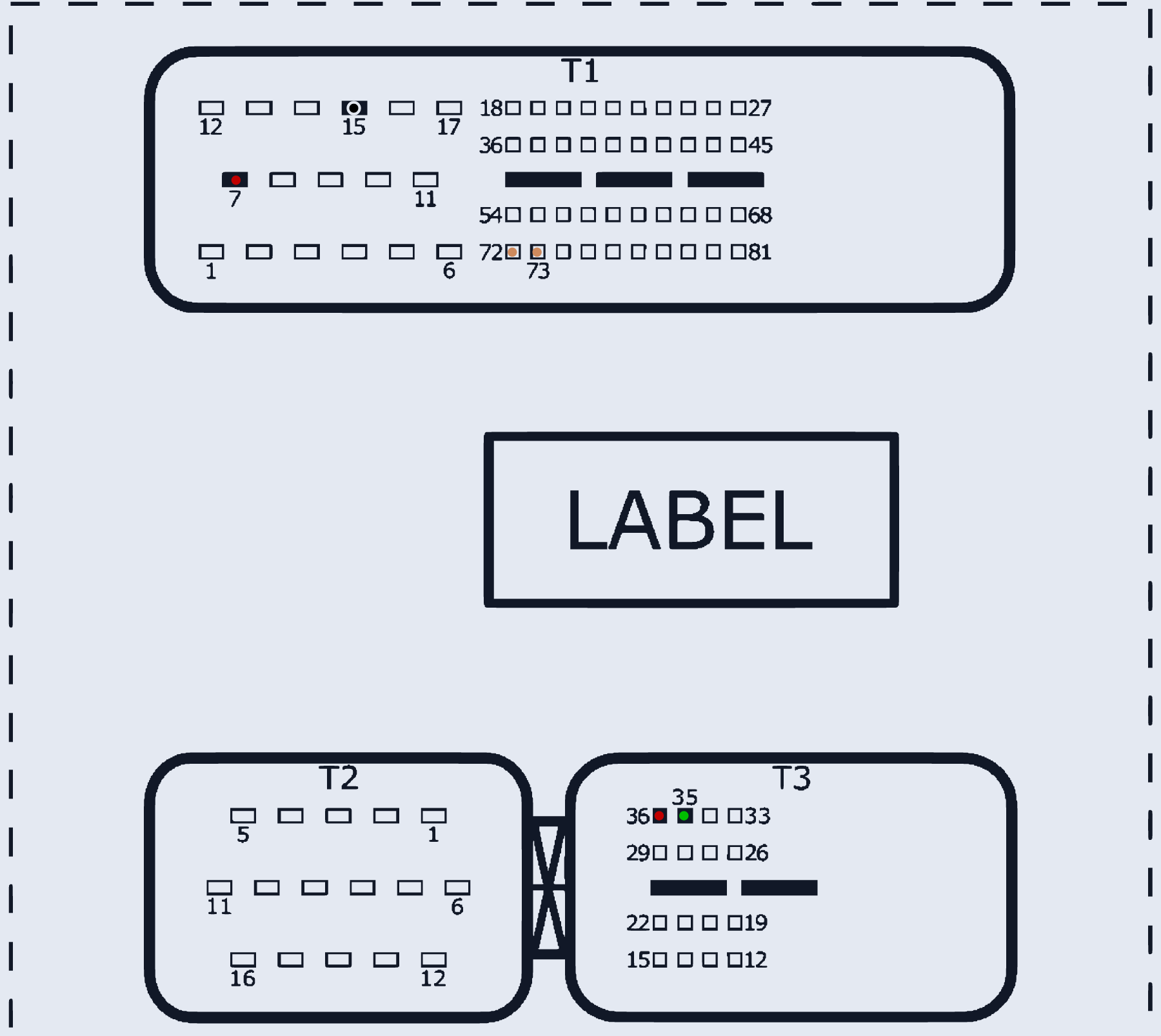

EDC7C3 · разъём T1/T2/T3
Ставился на: MAN
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:7, T3:36 | |
| GND (масса) | T1:15 | |
| K-line | T3:35 | |
| GPT (общий/generic) | T1:72, T1:73 | ВАЖНО: подключать GPT-сигналы к ЭБУ через конденсаторы 10-47 мкФ |
