Bosch EDC7C1 (BUS/TRUCK)

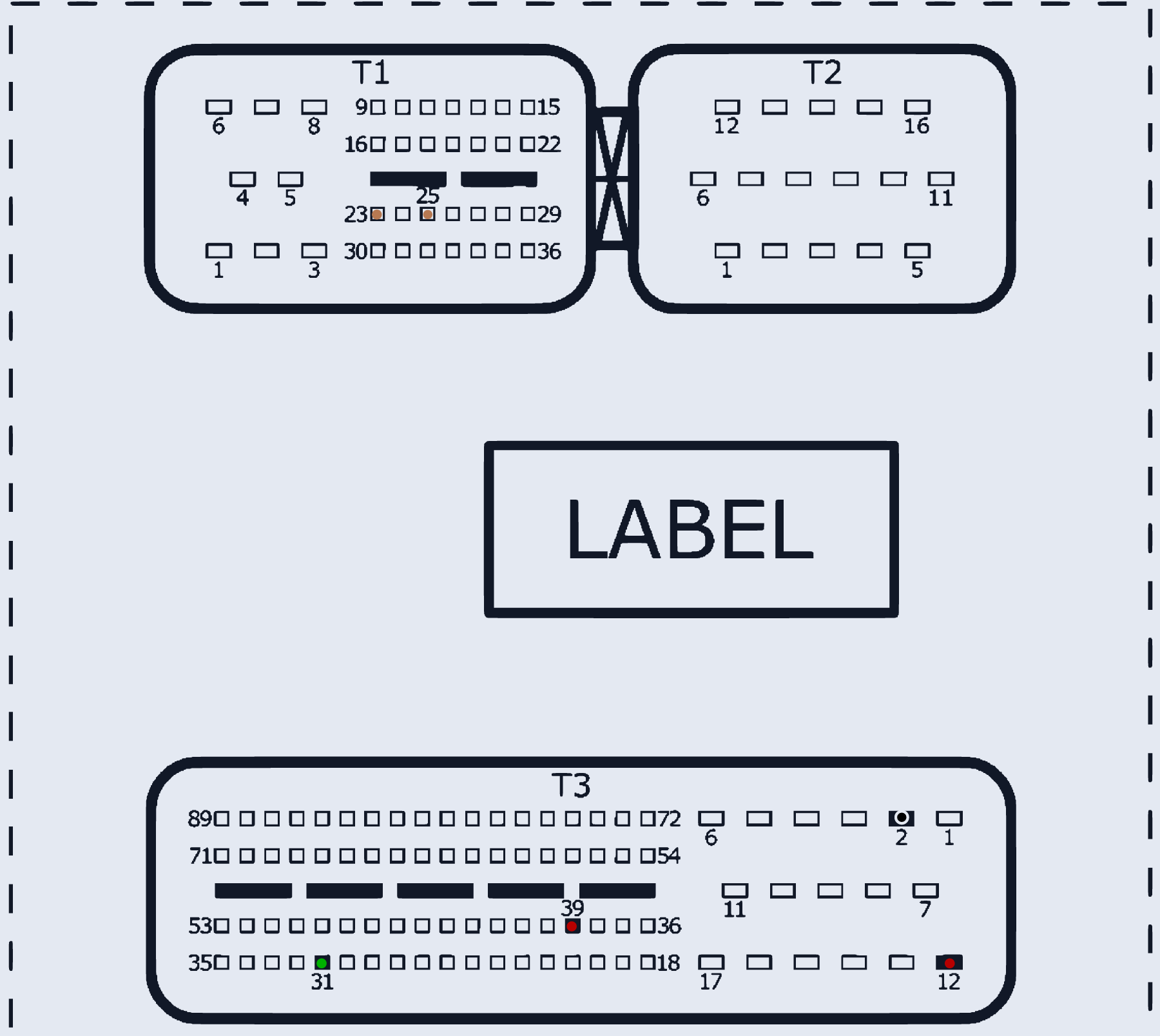

EDC7C1 · разъём T1/T2/T3
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:39, T3:12 | |
| GND (масса) | T3:2 | |
| K-line | T3:31 | |
| GPT (общий/generic) | T1:23, T1:25 | ВАЖНО: подключать GPT-сигналы к ЭБУ через конденсаторы 10-47 мкФ |
