Bosch EDC17CV53/CV54/CV56 TC1767 (Deutz/Foton/PAZ)

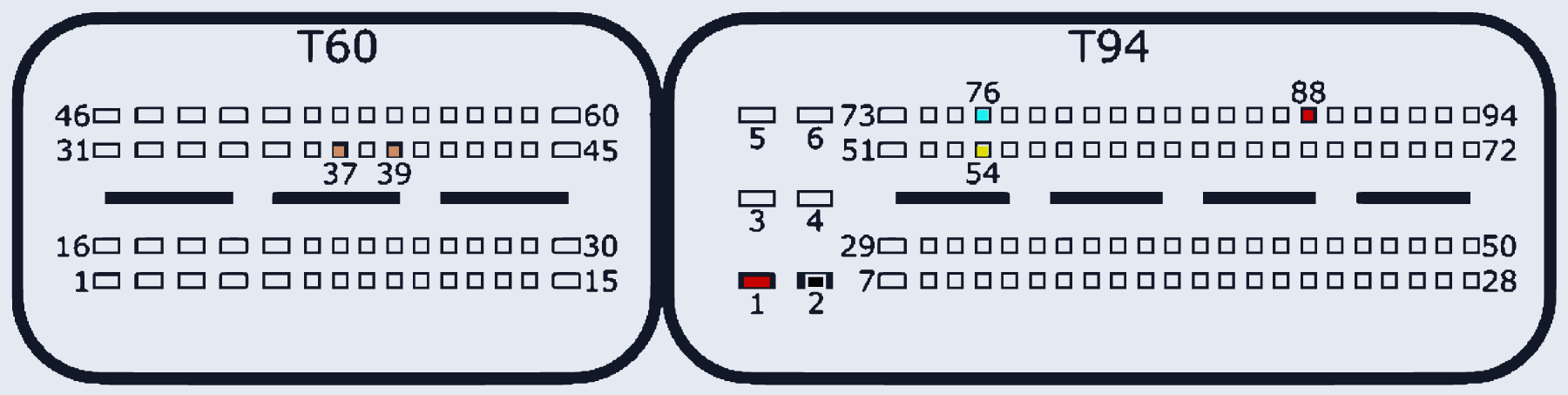

EDC17CV53_54_56_TC1767 · MCU TC1767 · разъём T60/T94
Ставился на: Deutz · Foton · PAZ
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:1, T94:88 | |
| GND (масса) | T94:2 | |
| CAN-Low | T94:76 | |
| CAN-High | T94:54 | |
| GPT (общий/generic) | T60:37, T60:39 |
