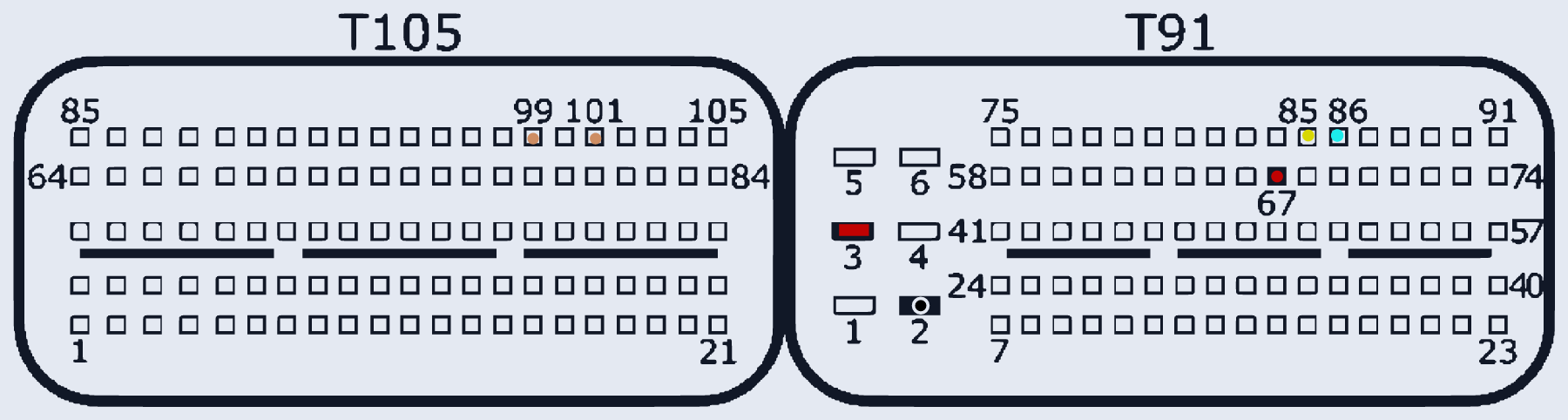

Bosch EDC17CV52 TC1797 (Deutz)
EDC17CV52_TC1797 · MCU TC1797 · разъём T105/T91
Ставился на: Deutz
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:3, T91:67 | |
| GND (масса) | T91:2 | |
| CAN-Low | T91:86 | |
| CAN-High | T91:85 | |
| GPT (общий/generic) | T105:99, T105:101 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
