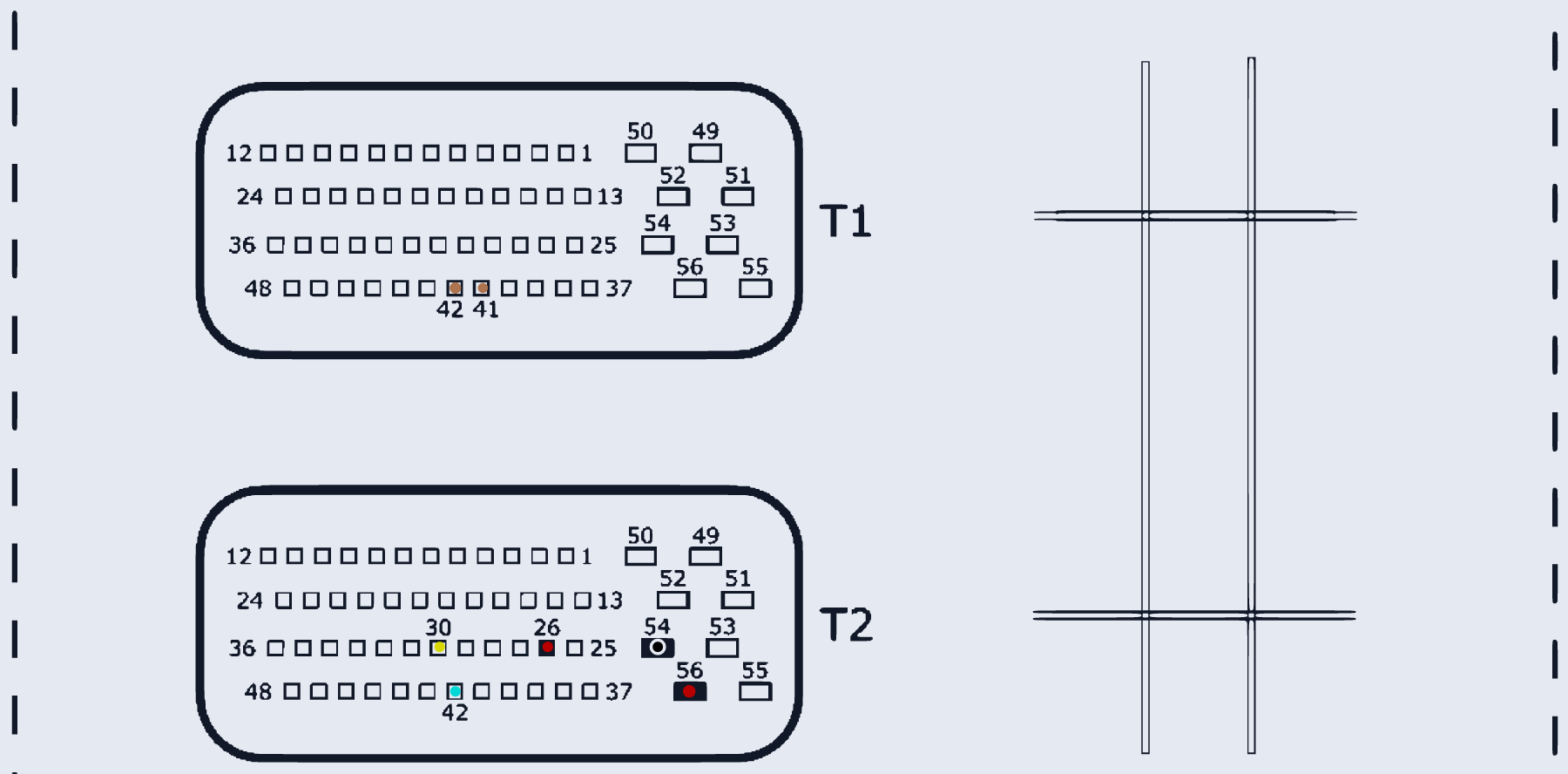

Bosch EDC17CV45 TC1782 (Kubota)
EDC17CV45_TC1782 · MCU TC1782 · разъём T1/T2
Ставился на: Kubota
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:26, T2:56 | |
| GND (масса) | T2:54 | |
| CAN-Low | T2:42 | |
| CAN-High | T2:30 | |
| GPT (общий/generic) | T1:41, T1:42 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
