Bosch EDC17CV43/CV44 TC1767 (FAW)
EDC17CV43_CV44_TC1767 · MCU TC1767 · разъём T60/T94
Ставился на: FAW
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:1, T94:88 | Одинаково во всех 3 версиях |
| GND (масса) | T94:2 | Одинаково во всех 3 версиях |

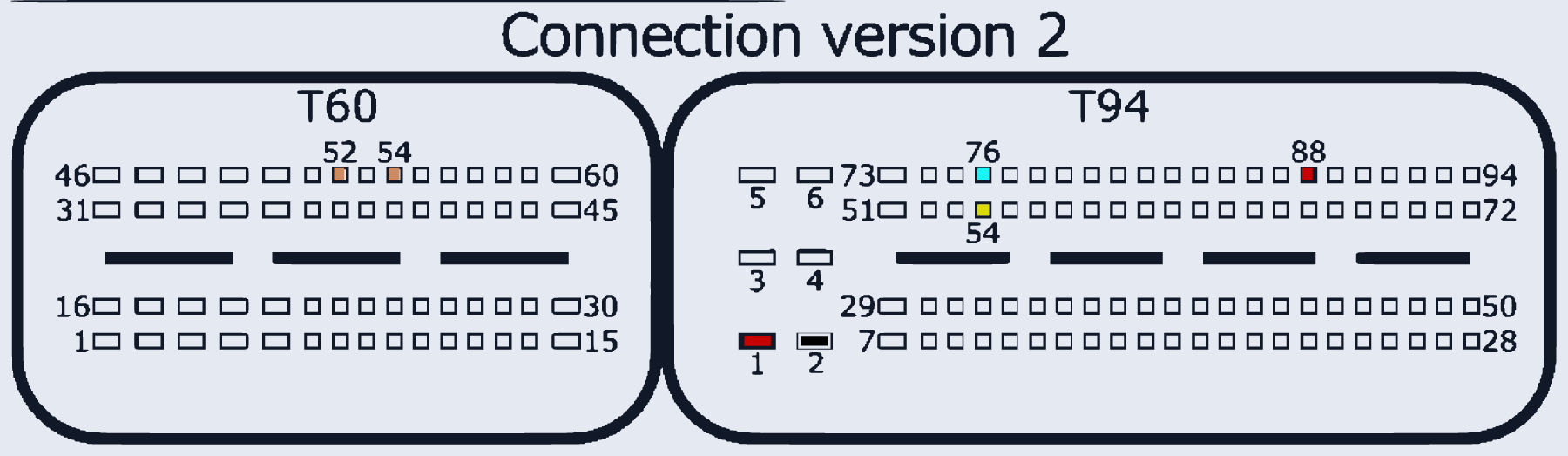

| CAN-Low | T94:76 | Connection version 1/2 (картинка). Version 3: CAN-L=T94:75 |
| CAN-High | T94:54 | Connection version 1/2. Version 3: CAN-H=T94:53 |
| GPT (общий/generic) | T60:37, T60:39 | Connection version 1 (картинка) и version 3. Version 2: GPT=T60:52,54 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
