Bosch EDC17CV42 TC1797 (MAN)
EDC17CV42_TC1797 · MCU TC1797 · разъём T96/T16/T58
Ставился на: MAN
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:17, T58:1 | Одинаково в обеих версиях |

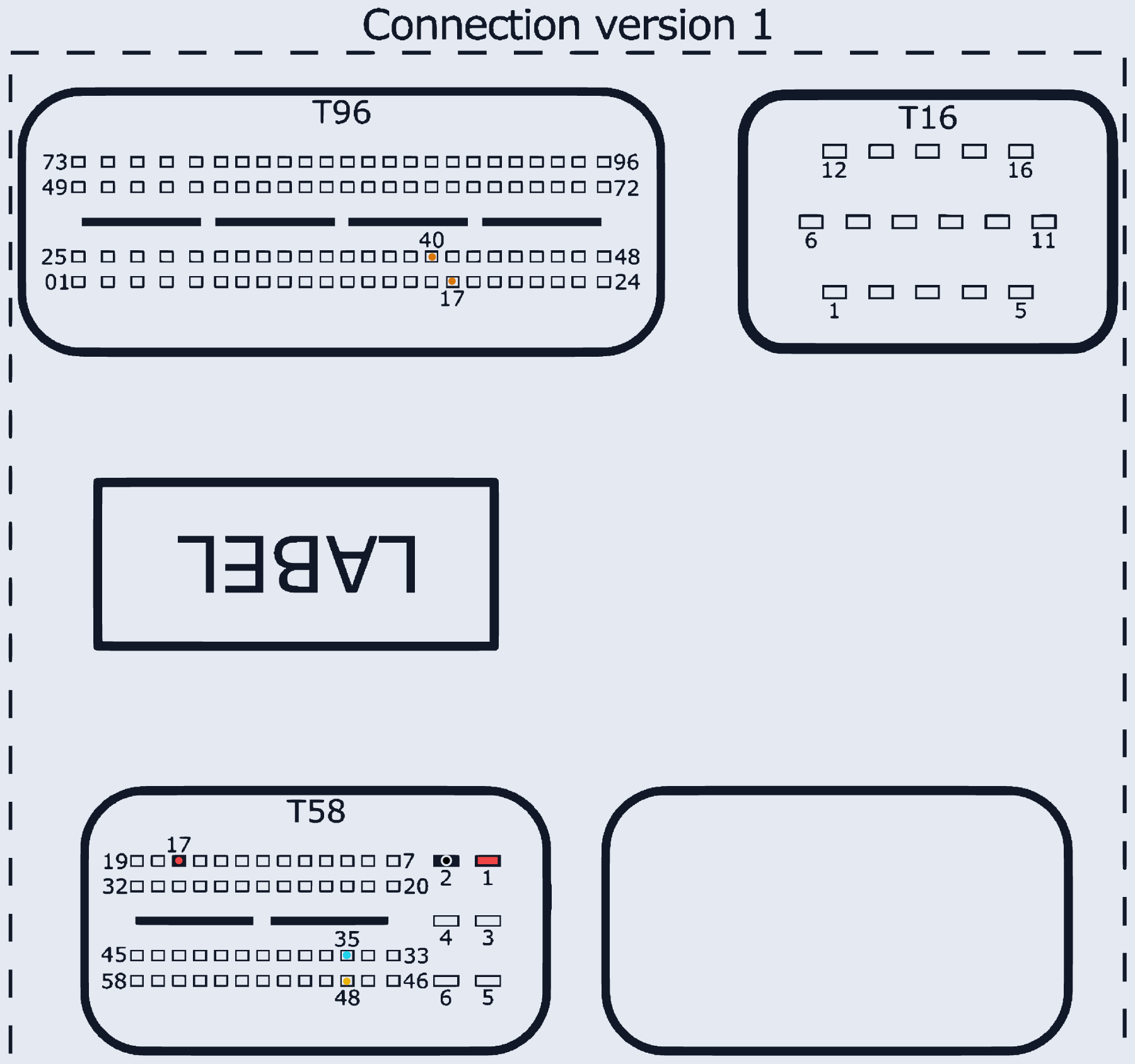

| GND (масса) | T58:2 | Connection version 1 (картинка): GND=T58:2. Version 2: GND=T96:40,17,T58:2 |
| CAN-Low | T58:35 | Одинаково в обеих версиях |
| CAN-High | T58:48 | Одинаково в обеих версиях |
| GPT (общий/generic) | T96:17, T96:40 | Connection version 1 (картинка): GPT=T96:17,40. Version 2: GPT=T96:16,41. ВАЖНО: version 2 требует конденсаторы 10-50 мкФ на каждой линии GPT |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
