Bosch EDC17CV41 TC1797 (Commercial)

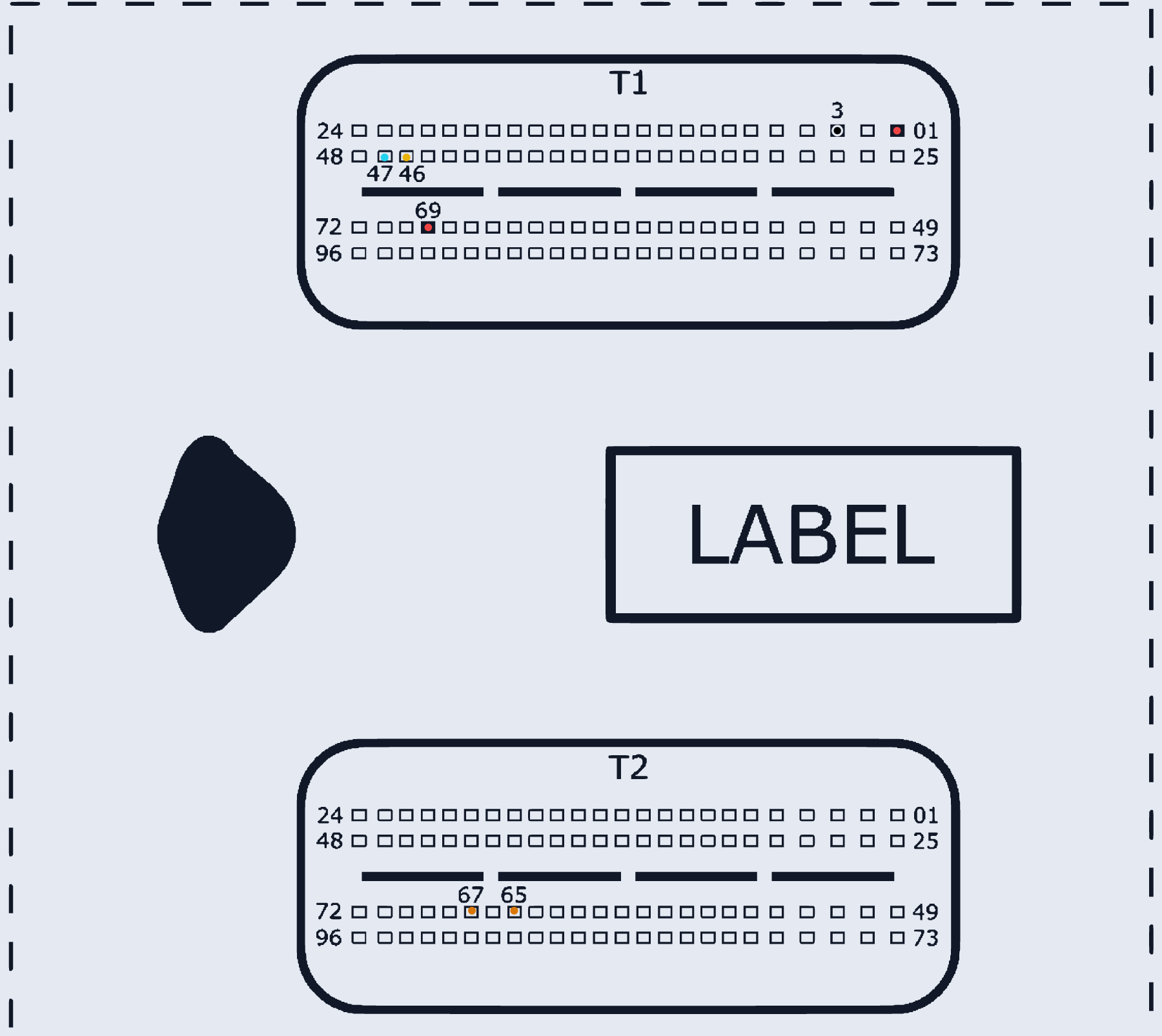

EDC17CV41_TC1797 · MCU TC1797 · разъём T1/T2
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:1, T1:69 | |
| GND (масса) | T1:3 | |
| CAN-Low | T1:47 | |
| CAN-High | T1:46 | |
| GPT (общий/generic) | T2:67, T2:65 | Альтернативный вариант (ред. 2023): GPT=T2:68,66 — тот же физический разъём/код |
