Bosch EDC17CP74 TC1793 (VAG)

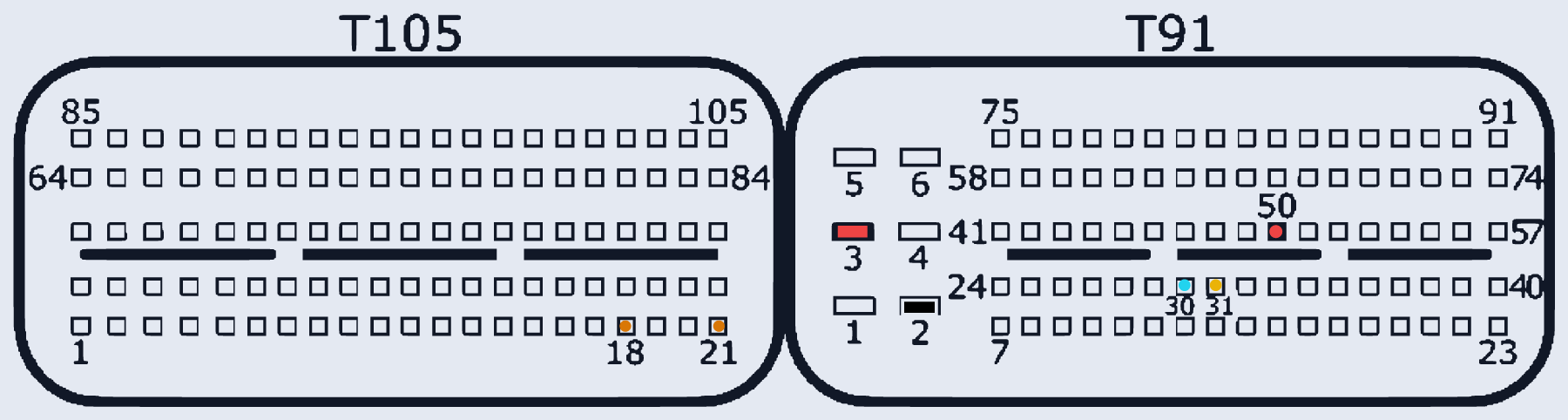

EDC17CP74_TC1793 · MCU TC1793 · разъём T105/T91
Ставился на: Audi · SEAT · Skoda · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:3, T91:50 | |
| GND (масса) | T91:2 | |
| CAN-Low | T91:30 | |
| CAN-High | T91:31 | |
| GPT (общий/generic) | T105:21, T105:18 |
