Bosch EDC17CP62

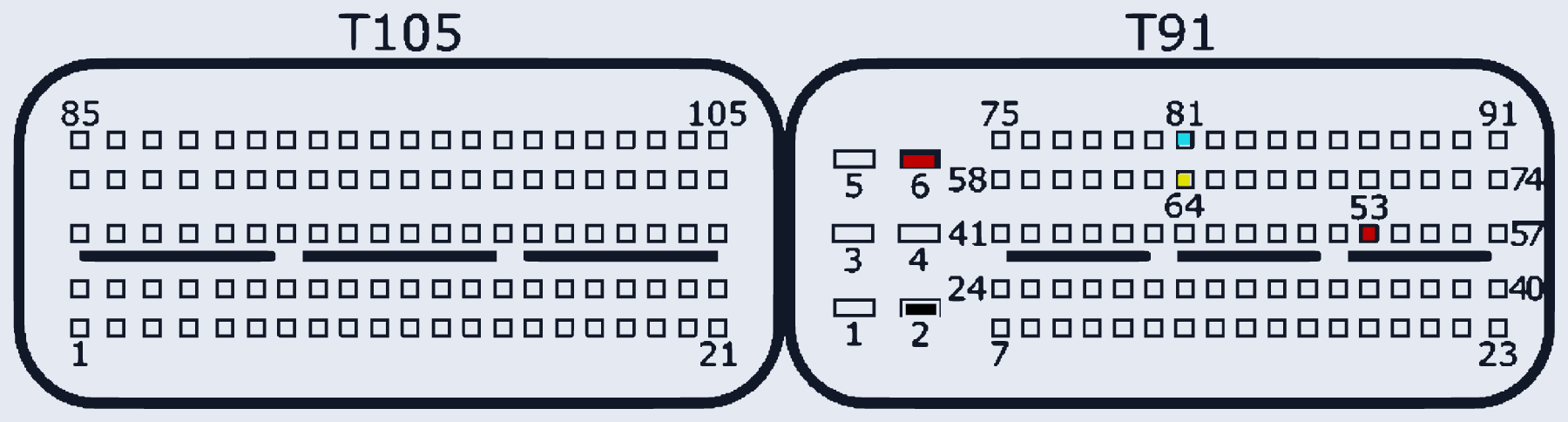

EDC17CP62 · разъём T91
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:6, T91:53 | |
| GND (масса) | T91:2 | |
| CAN-Low | T91:81 | |
| CAN-High | T91:64 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
