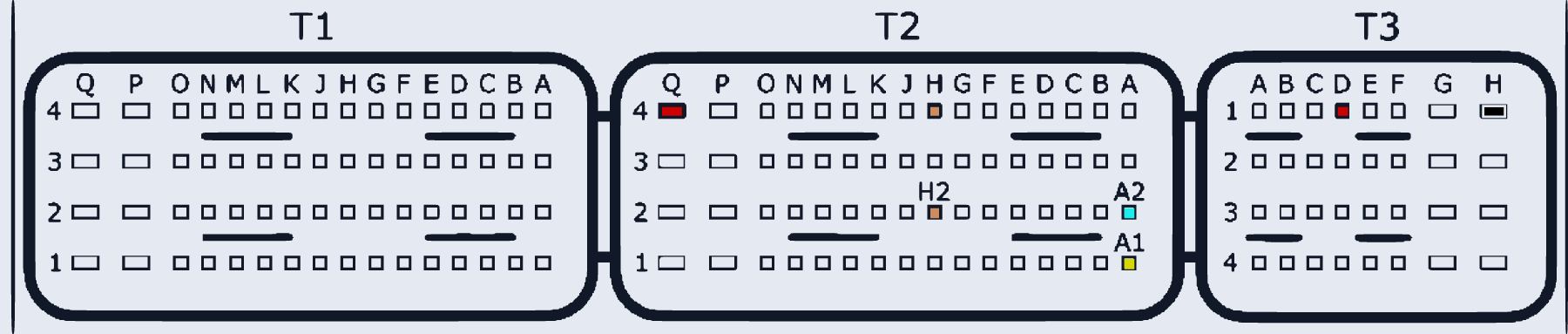

Bosch EDC17CP58 TC1767 (Renault)
EDC17CP58_TC1767 · MCU TC1767 · разъём T1/T2/T3
Ставился на: Renault
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:Q4, T3:D1 | |
| GND (масса) | T3:H1 | |
| CAN-Low | T2:A2 | |
| CAN-High | T2:A1 | |
| GPT (общий/generic) | T2:H4, T2:H2 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
