Bosch EDC17CP57 TC1793 (Mercedes-Benz)
EDC17CP57_TC1793 · MCU TC1793 · разъём T96/T58
Ставился на: Mercedes-Benz
| Сигнал | Пин | Примечание |
|---|---|---|

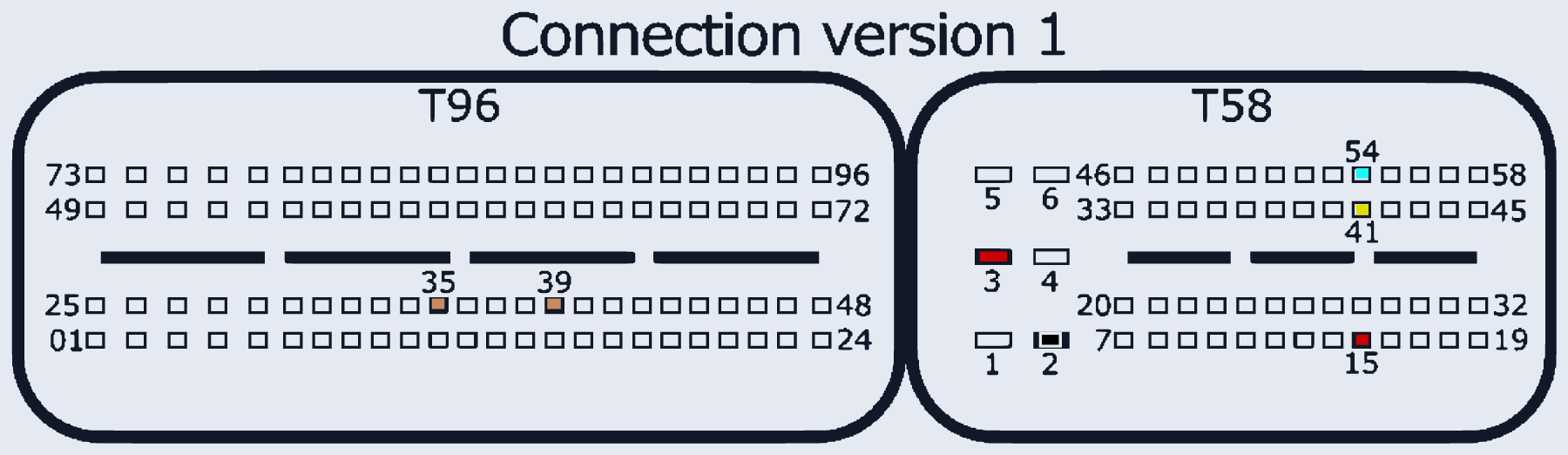

| KL30 +12 (Vbatt) | T58:3, T58:15 | Connection version 1 (картинка). Version 2: +12V=T58:3,15,16 |
| GND (масса) | T58:2 | |
| CAN-Low | T58:54 | |
| CAN-High | T58:41 | |
| GPT (общий/generic) | T96:35, T96:39 | Connection version 1. Version 2: GPT=T96:87,38 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
