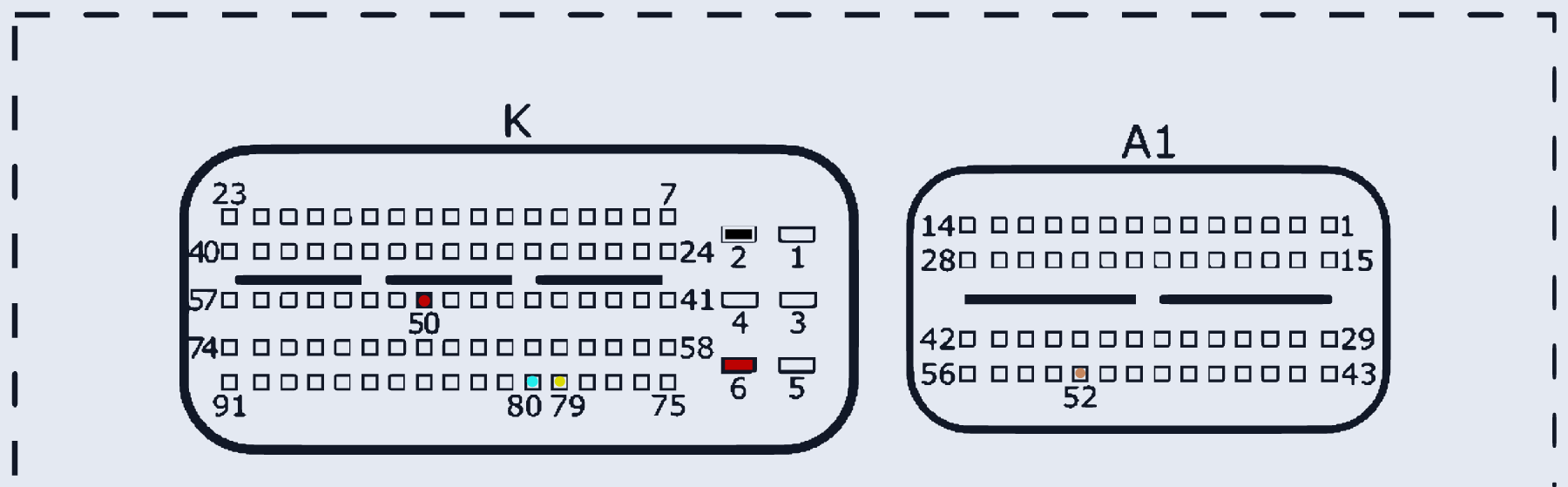

Bosch EDC17CP54 TC1793 (Audi)
EDC17CP54_AUDI_TC1793 · MCU TC1793 · разъём K/A1/A2/A3/A4
Ставился на: Audi
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | K:6, K:50 | |
| GND (масса) | K:2 | |
| CAN-Low | K:80 | |
| CAN-High | K:79 | |
| GPT (общий/generic) | A4:20, A1:52 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
