Bosch EDC17CP52 TC1797 (Fiat/Iveco/Mitsubishi)
EDC17CP52_TC1797 · MCU TC1797 · разъём T60/T94
Ставился на: Fiat · Iveco · Mitsubishi: Canter
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:5, T94:82 | |

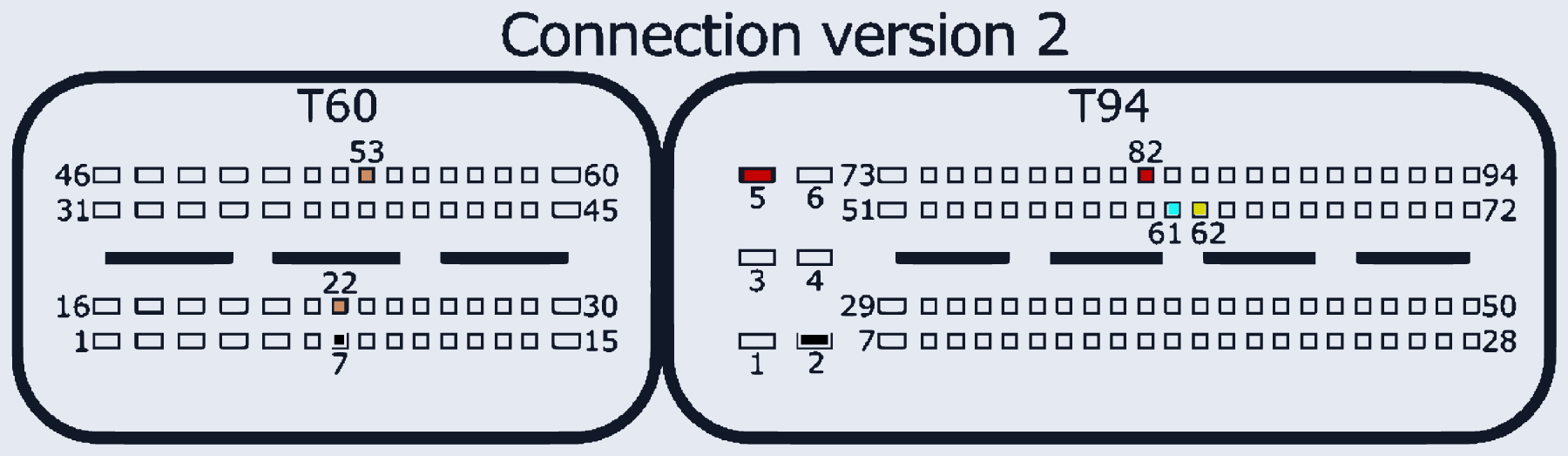

| GND (масса) | T94:2 | Connection version 1 (картинка). Version 2: GND=T60:7,T94:2 |
| CAN-Low | T94:61 | |
| CAN-High | T94:62 | |
| GPT (общий/generic) | T60:24, T60:53 | Connection version 1. Version 2: GPT=T60:53,22. ВАЖНО: version 2 требует конденсатор 10-47 мкФ 50В на линии GPT (пин 22) |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
