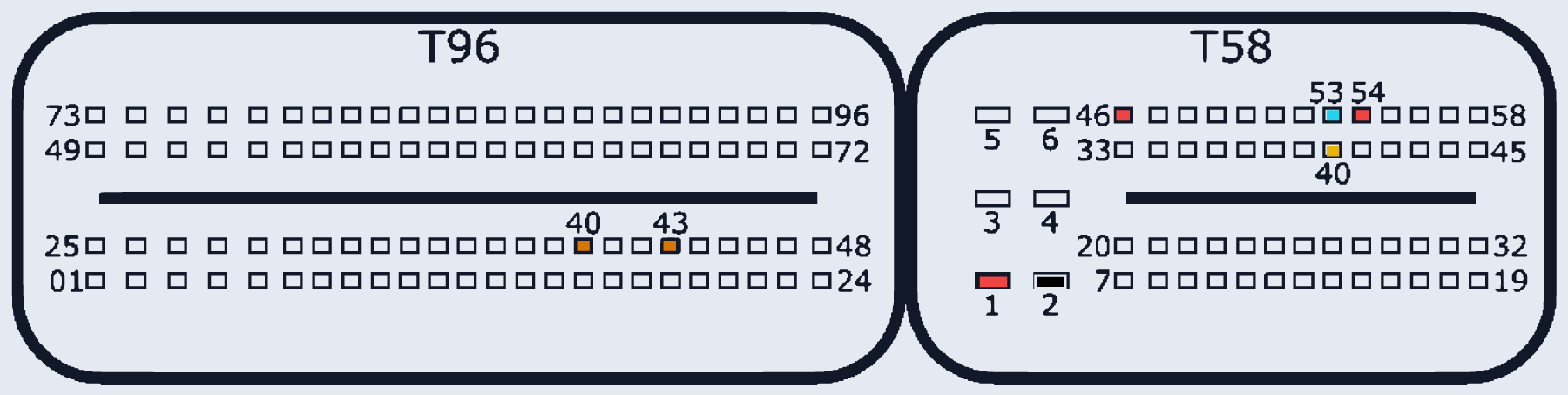

Bosch EDC17CP48 TC1797 (Volvo)
EDC17CP48_TC1797 · MCU TC1797 · разъём T96/T58
Ставился на: Volvo
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:1, T58:46, T58:54 | |
| GND (масса) | T58:2 | |
| CAN-Low | T58:53 | |
| CAN-High | T58:40 | |
| GPT (общий/generic) | T96:43, T96:40 |
