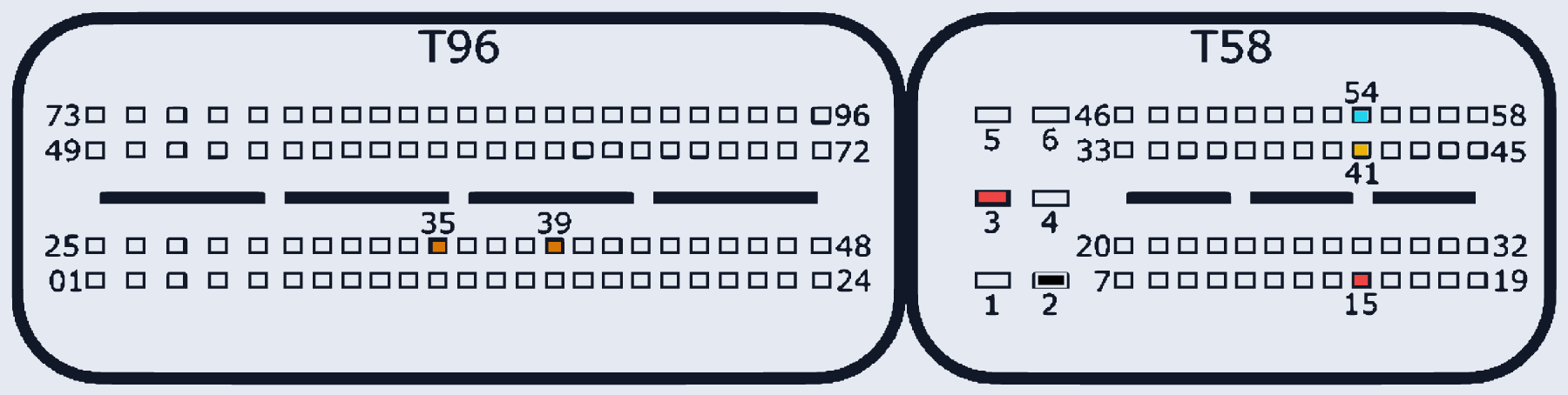

Bosch EDC17CP46 TC1797 (Mercedes-Benz)
EDC17CP46_TC1797 · MCU TC1797 · разъём T96/T58
Ставился на: Mercedes-Benz
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:3, T58:15 | |
| GND (масса) | T58:2 | |
| CAN-Low | T58:54 | |
| CAN-High | T58:41 | |
| GPT (общий/generic) | T96:35, T96:39 |
