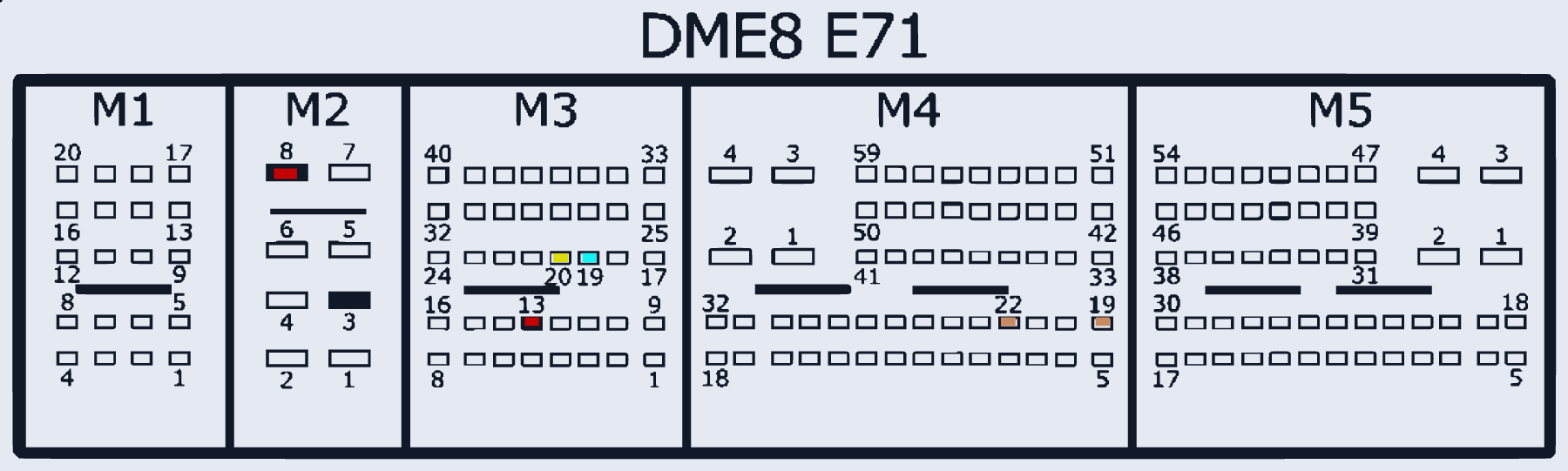

Bosch EDC17CP45 TC1797 F10 (BMW)
EDC17CP45_F10_TC1797 · MCU TC1797 · разъём M1/M2/M3/M4/M5
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | M2:8, M3:13 | |
| GND (масса) | M2:3 | |
| CAN-Low | M3:19 | |
| CAN-High | M3:20 | |
| GPT (общий/generic) | M3:31, M4:19 | Применение F10 — отличается только позицией GPT от DME8 E71 |
