Bosch EDC17CP42 TC1797 (Jaguar/Land Rover)

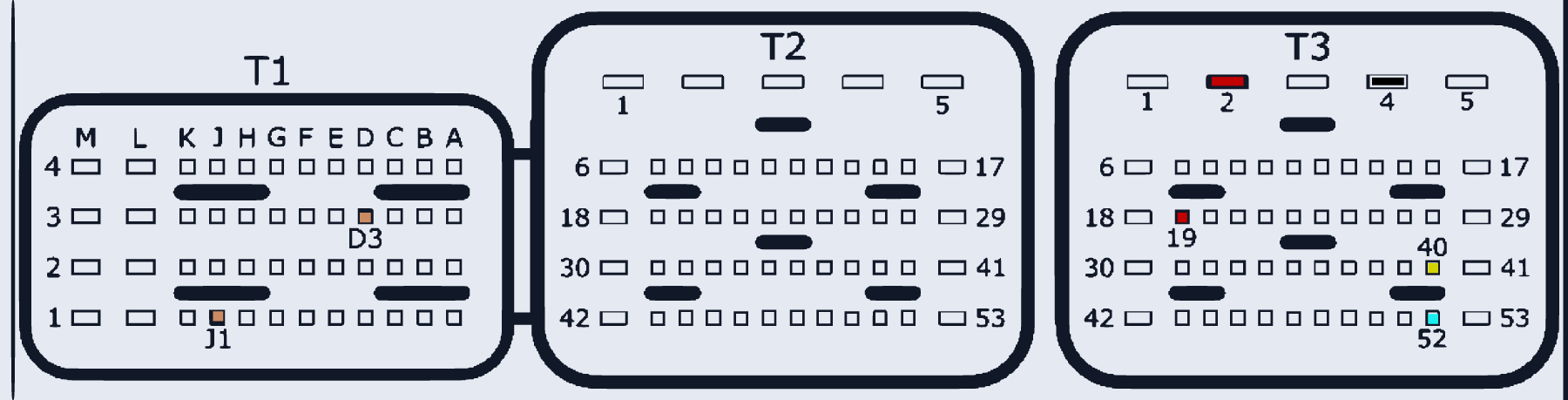

EDC17CP42_TC1797 · MCU TC1797 · разъём T1/T2/T3
Ставился на: Jaguar · Land Rover
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:2, T3:19 | |
| GND (масса) | T3:4 | |
| CAN-Low | T3:52 | |
| CAN-High | T3:40 | |
| GPT (общий/generic) | T1:D3, T1:J1 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
