Bosch EDC17CP37 TC1766 (Toyota)
EDC17CP37_TC1766 · MCU TC1766 · разъём T1/T2
Ставился на: Toyota
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:4, T1:61, T1:77 | |
| GND (масса) | T1:2 | |
| CAN-Low | T1:80 | |
| CAN-High | T1:81 | |

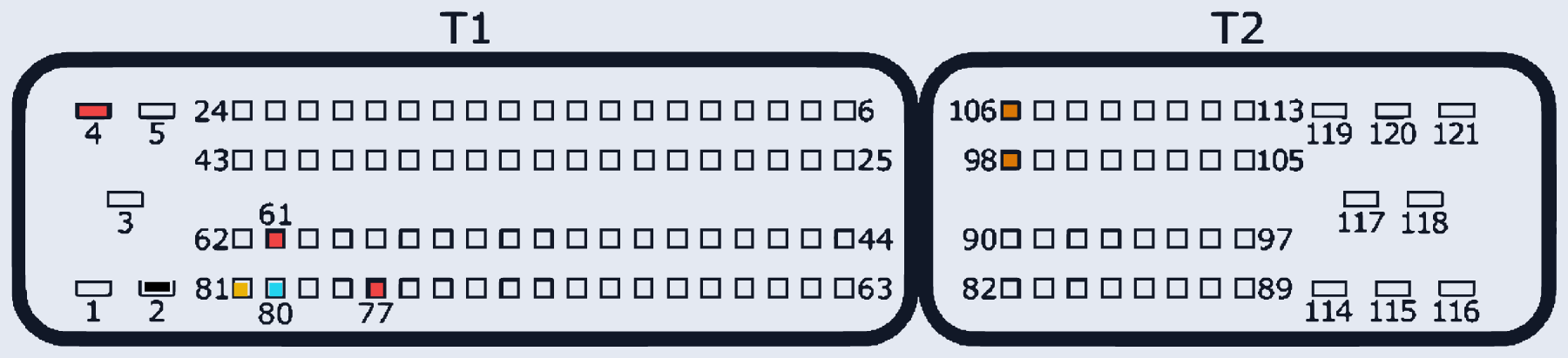

| GPT (общий/generic) | T2:98, T2:106 | Connection version 1 (картинка). Version 2: GPT=T1:59,73 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
