Bosch EDC17CP27 (Jeep)

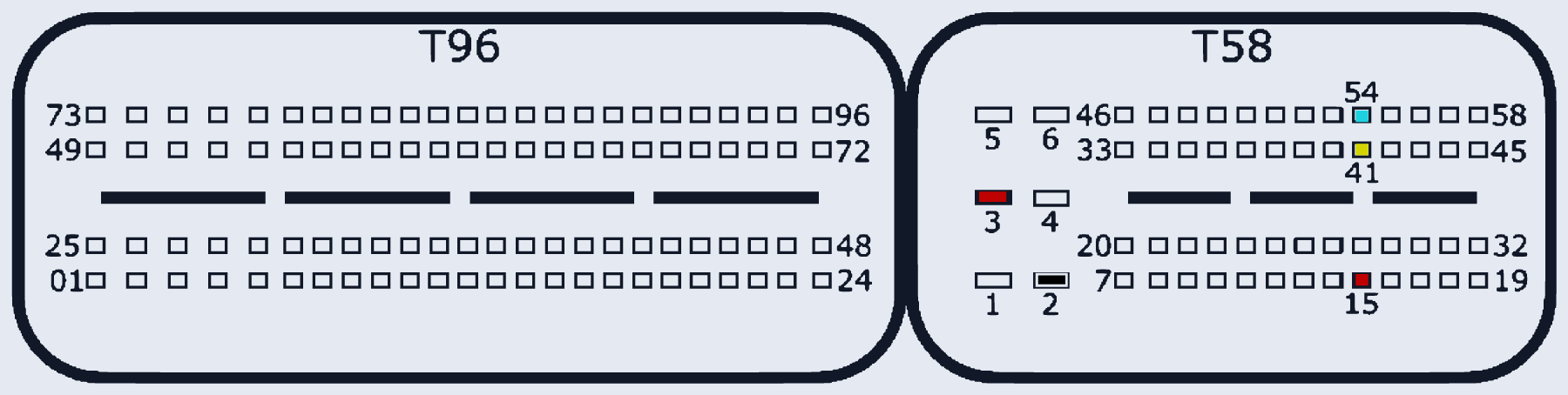

EDC17CP27 · разъём T96/T58
Ставился на: Jeep
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:3, T58:15 | |
| GND (масса) | T58:2 | |
| CAN-Low | T58:54 | |
| CAN-High | T58:41 |
