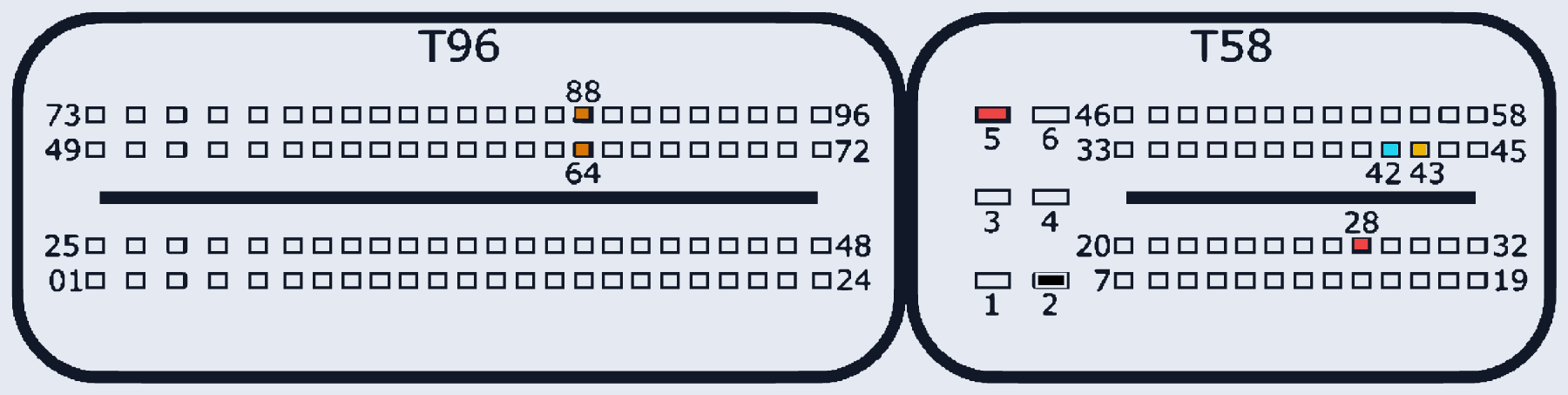

Bosch EDC17CP21 TC1792 (SAAB)
EDC17CP21_TC1792 · MCU TC1792 · разъём T96/T58
Ставился на: Saab
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:5, T58:28 | |
| GND (масса) | T58:2 | |
| CAN-Low | T58:42 | |
| CAN-High | T58:43 | |
| GPT (общий/generic) | T96:88, T96:64 |
