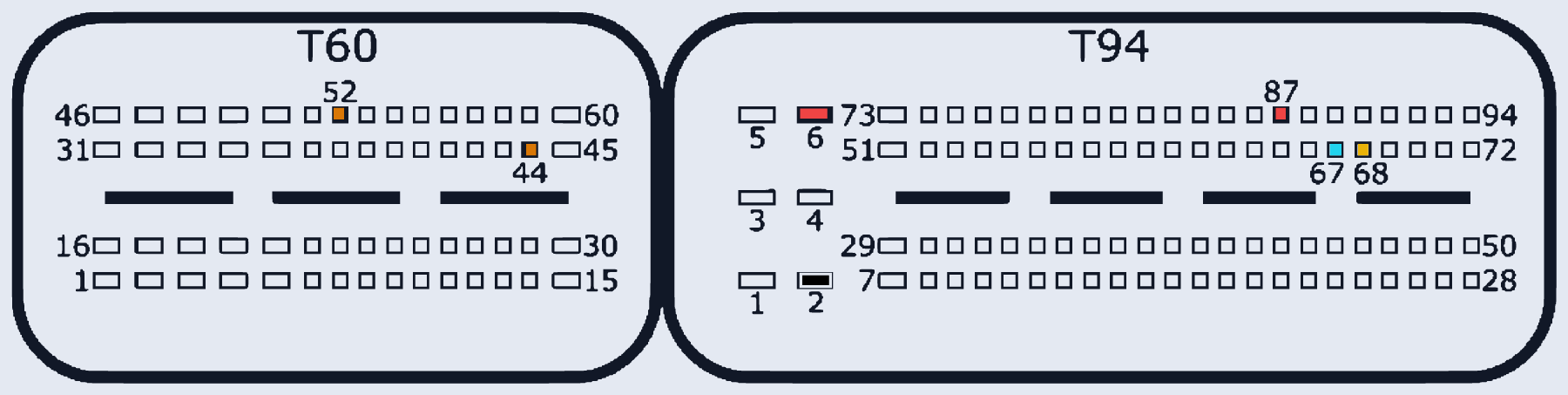

Bosch EDC17CP20 TC1796 (VAG)
EDC17CP20_TC1796 · MCU TC1796 · разъём T60/T94
Ставился на: Audi · SEAT · Skoda · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:6, T94:87 | |
| GND (масса) | T94:2 | |
| CAN-Low | T94:67 | |
| CAN-High | T94:68 | |
| GPT (общий/generic) | T60:52, T60:44 |
