Bosch EDC17CP18 TC1796 (GM)

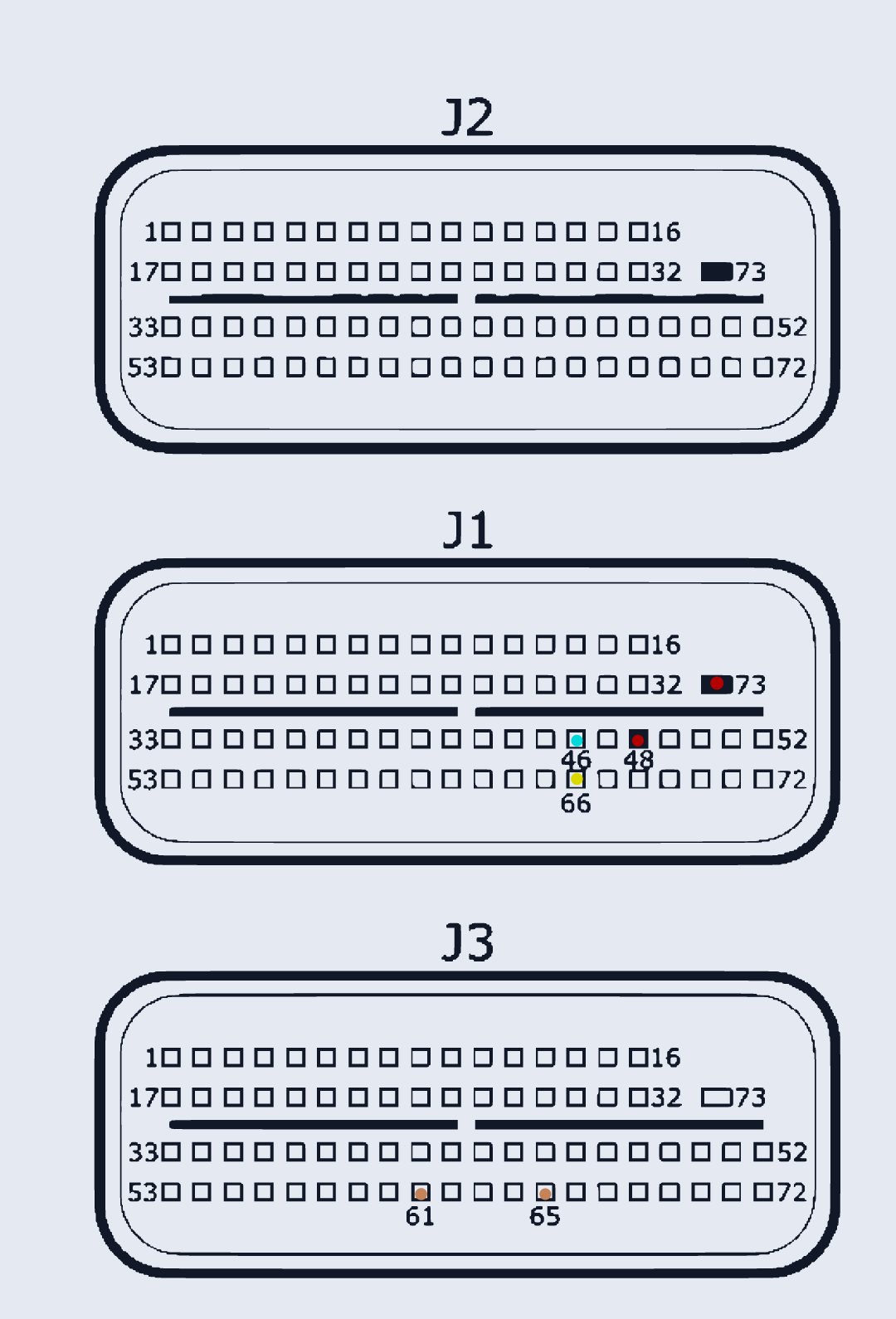

EDC17CP18_TC1796 · MCU TC1796 · разъём J1/J2/J3
Ставился на: GM
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | J1:73, J1:48 | |
| GND (масса) | J2:73 | |
| CAN-Low | J1:46 | |
| CAN-High | J1:66 | |
| GPT (общий/generic) | J3:61, J3:65 |
