Bosch EDC17CP16 TC1797 (Honda)
EDC17CP16_TC1797 · MCU TC1797 · разъём T96/T58
Ставился на: Honda

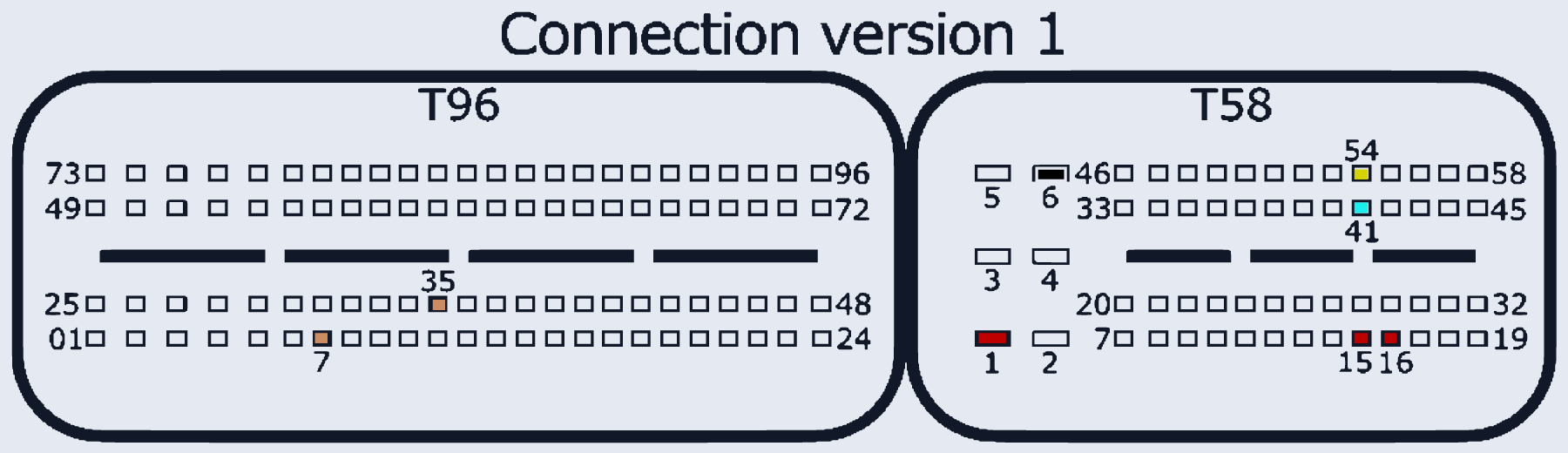

| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:1, T58:15, T58:16 | |
| GND (масса) | T58:6 | Connection version 1 (картинка). Version 2: GND=T58:4,6 |
| CAN-Low | T58:41 | |
| CAN-High | T58:54 | |
| GPT (общий/generic) | T96:7, T96:35 | Connection version 1. Version 2: GPT=T96:39,35 |
