Bosch EDC17CP15/CP52 (Mitsubishi)

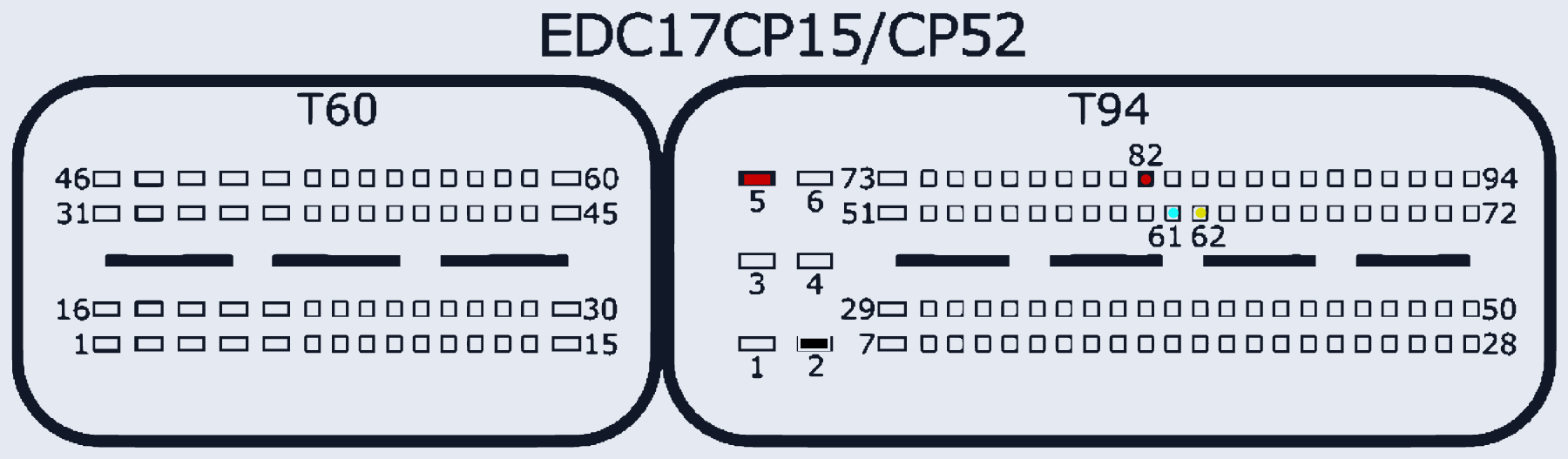

EDC17CP15_CP52_MITSUBISHI · разъём T60/T94
Ставился на: Mitsubishi: Canter
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:5, T94:82 | |
| GND (масса) | T60:7, T94:2 | |
| CAN-Low | T94:61 | |
| CAN-High | T94:62 |
