Bosch EDC17CP14 TC1796 (Kia/Hyundai/VAG)
EDC17CP14_TC1796 · MCU TC1796 · разъём T60/T94
Ставился на: Audi · Hyundai · Kia · SEAT · Skoda · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:5, T94:87 | |

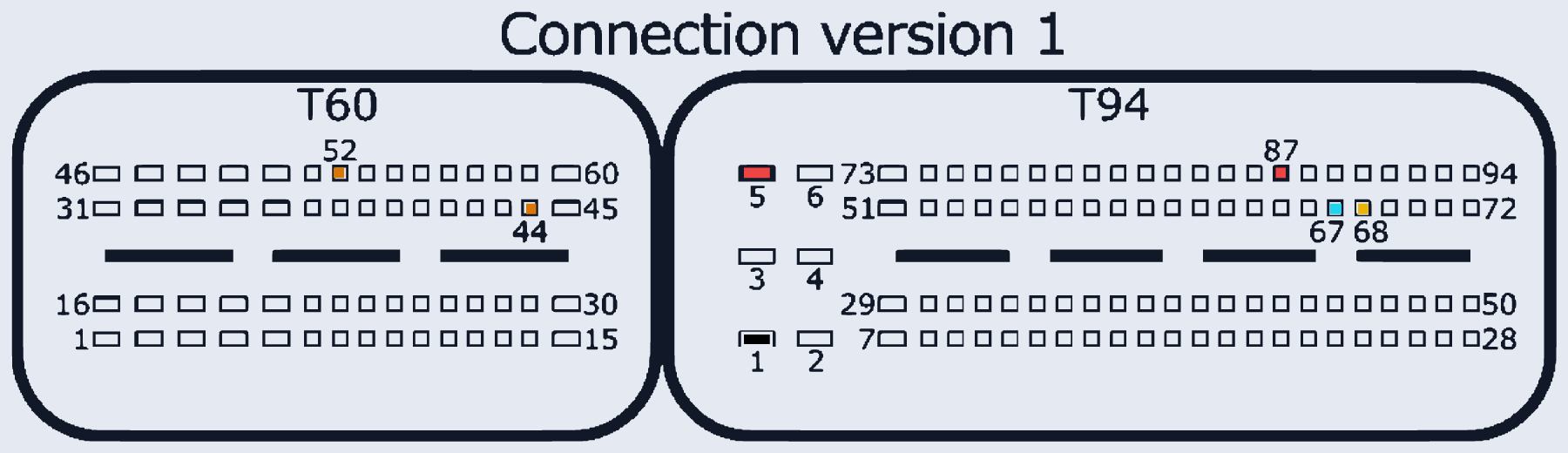

| GND (масса) | T94:1 | Connection version 1 (картинка). Version 2: GND=T94:2 |
| CAN-Low | T94:67 | |
| CAN-High | T94:68 | |
| GPT (общий/generic) | T60:52, T60:44 | Connection version 1. Version 2: GPT=T60:37,44 |
