Bosch EDC17CP14 (VAG)

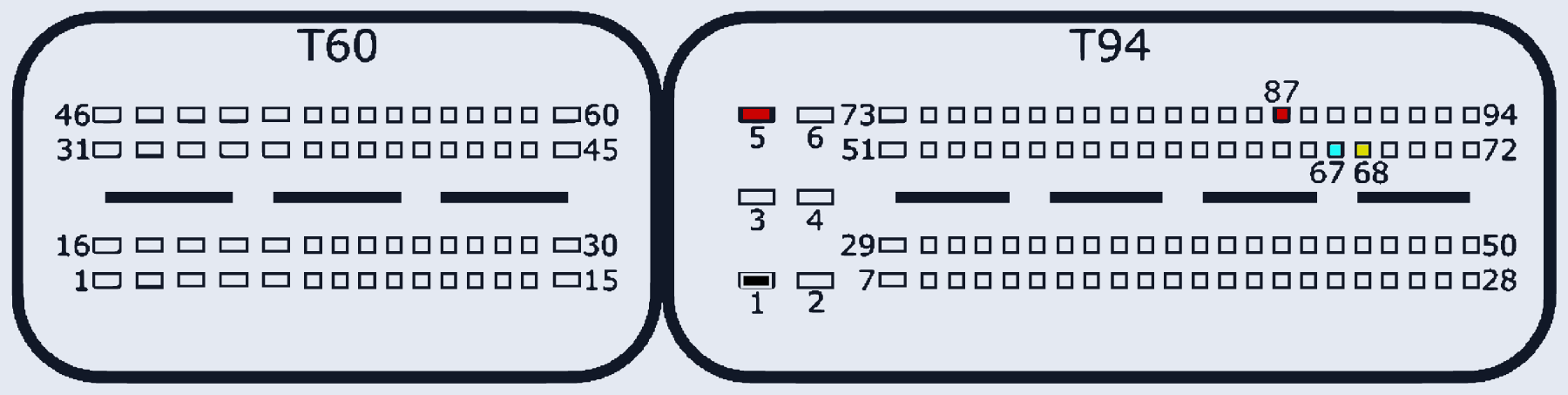

EDC17CP14 · MCU TC1796 · разъём T94
Ставился на: Audi · SEAT · Skoda · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 5 | T94, term.30 |
| KL15 (зажигание) | 87 | T94, term.15 |
| GND (масса) | 1 | T94, term.31 |
| CAN-High | 68 | T94, вариант платы CAN |
| CAN-Low | 67 | T94, вариант платы CAN |
| K-line | 86 | T94, вариант платы K-Line (модификации без CAN) |
