Bosch EDC17CP11 TC1796 (Jaguar/Land Rover)

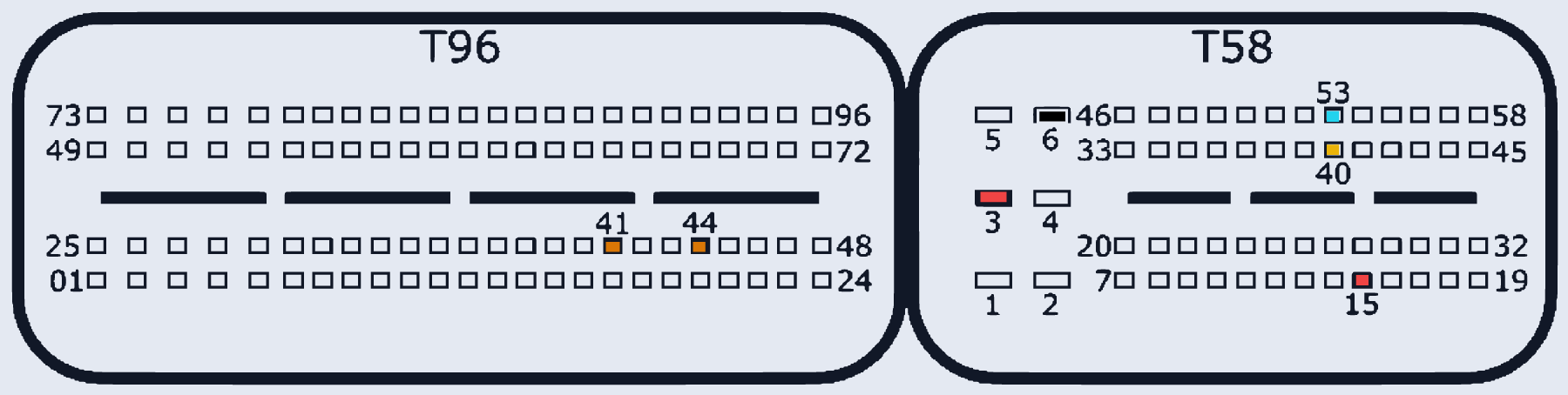

EDC17CP11_TC1796 · MCU TC1796 · разъём T96/T58
Ставился на: Jaguar · Land Rover
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:3, T58:15 | |
| GND (масса) | T58:6 | |
| CAN-Low | T58:53 | |
| CAN-High | T58:40 | |
| GPT (общий/generic) | T96:41, T96:44 |
