Bosch EDC17CP05 TC1796/TC1797 (Ford)

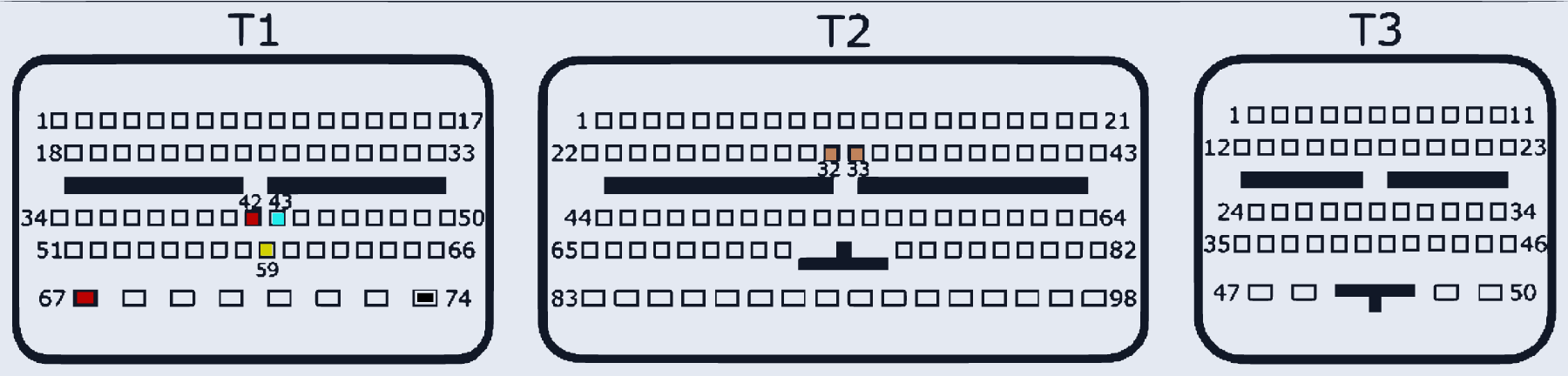

EDC17CP05_TC1796_TC1797 · MCU TC1796/TC1797 · разъём T1/T2/T3
Ставился на: Ford
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:42, T1:67 | |
| GND (масса) | T1:74 | |
| CAN-Low | T1:43 | |
| CAN-High | T1:59 | |
| GPT (общий/generic) | T2:32, T2:33 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
