Bosch EDC17CP02 TC1766 (BMW)
EDC17CP02_TC1766 · MCU TC1766 · разъём T96/T58
Ставился на: BMW
| Сигнал | Пин | Примечание |
|---|---|---|

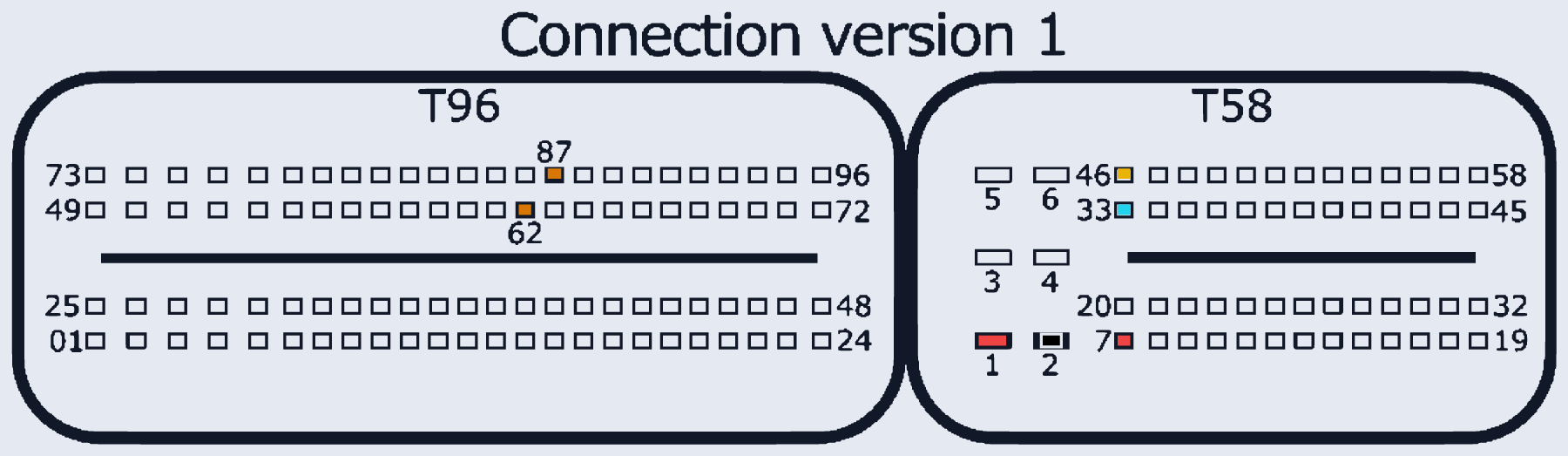

| KL30 +12 (Vbatt) | T58:1, T58:7 | Connection version 1 (картинка). Version 2: +12V=T58:5,7 |
| GND (масса) | T58:2 | Connection version 1. Version 2: GND=T58:6 |
| CAN-Low | T58:33 | |
| CAN-High | T58:46 | |
| GPT (общий/generic) | T96:62, T96:87 | Одинаково в обеих версиях |
