Bosch EDC17C84 TC1782 (Nissan/Opel/Renault)
EDC17C84_TC1782 · MCU TC1782 · разъём T1/T2/T3
Ставился на: Nissan · Opel · Renault

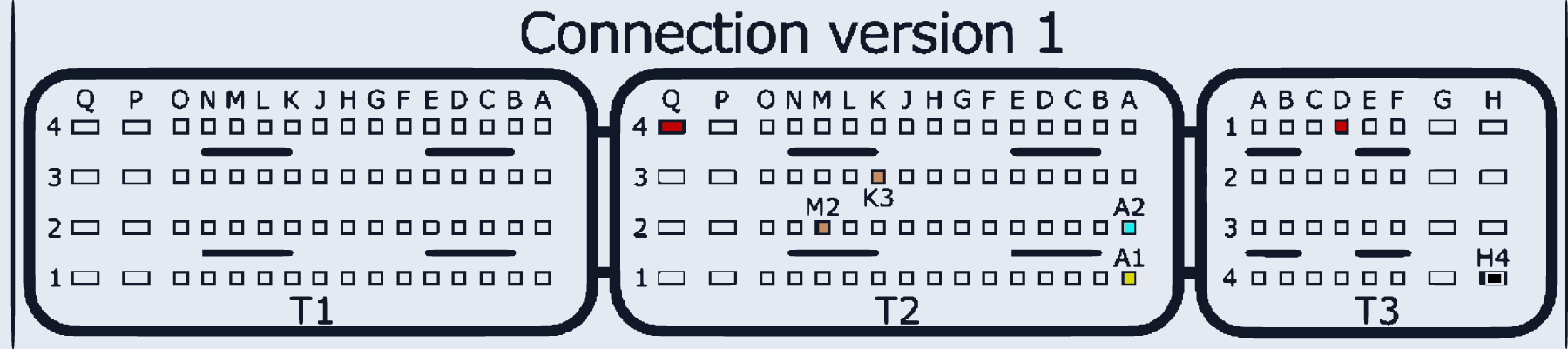

| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:Q4, T3:D1 | |
| GND (масса) | T3:H4 | |
| CAN-Low | T2:A2 | |
| CAN-High | T2:A1 | |
| GPT (общий/generic) | T2:M2, T2:K3 | Connection version 1 (картинка). Version 2: GPT=T2:F4,G4 — тот же физический разъём |
