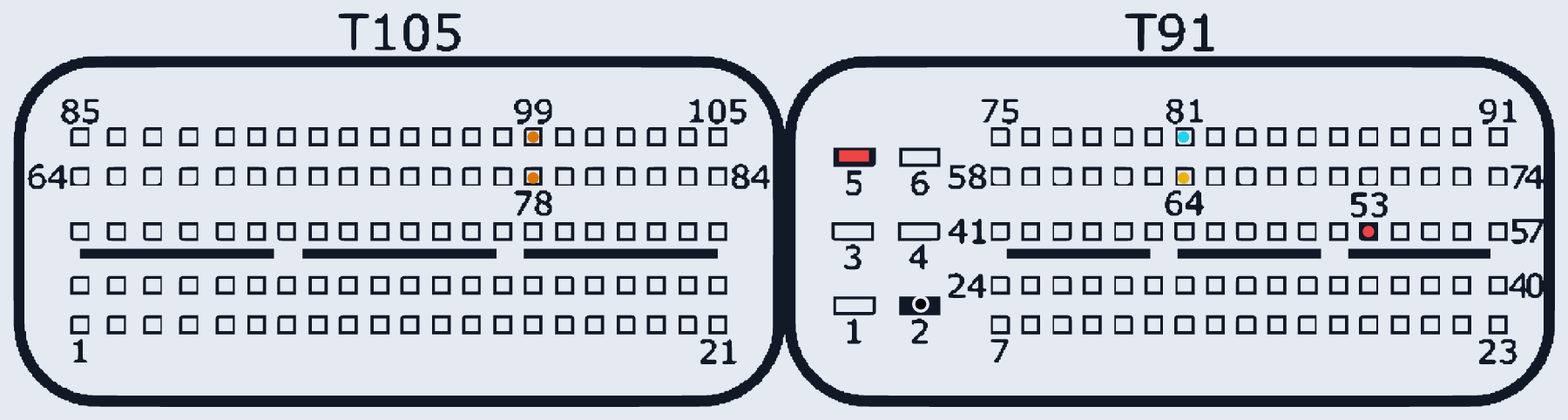

Bosch EDC17C83 TC1793 (Isuzu)
EDC17C83_TC1793 · MCU TC1793 · разъём T105/T91
Ставился на: Isuzu
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:5, T91:53 | |
| GND (масса) | T91:2 | |
| CAN-Low | T91:81 | |
| CAN-High | T91:64 | |
| GPT (общий/generic) | T105:78, T105:99 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
