Bosch EDC17C81 TC1782 (Trucks, generic)
EDC17C81_TC1782 · MCU TC1782 · разъём T60/T94

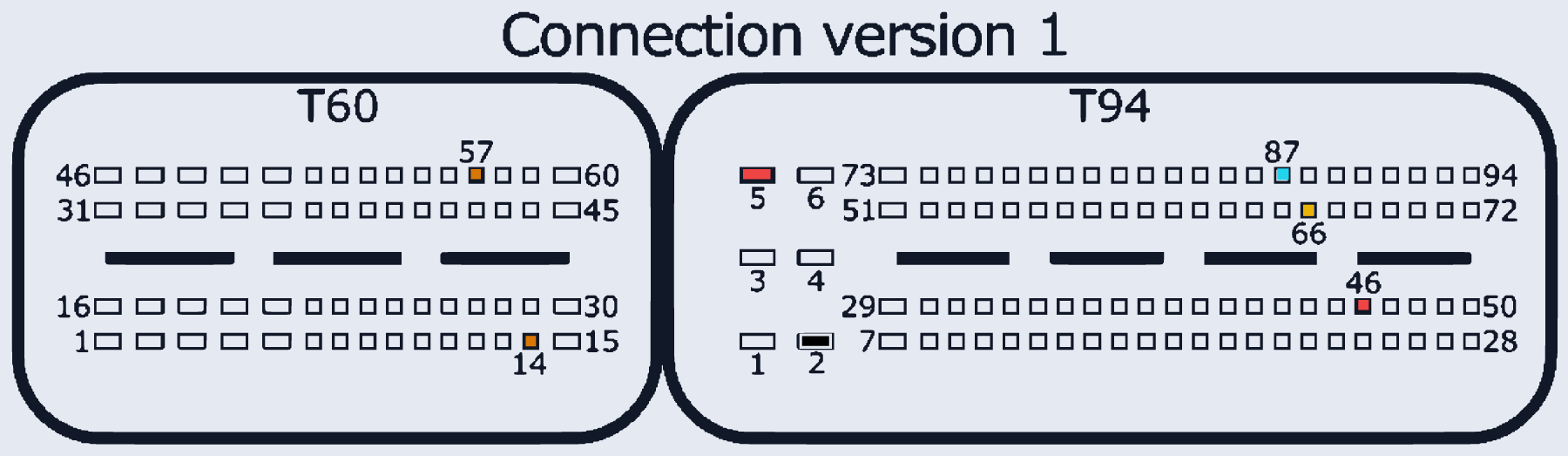

| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:5, T94:46 | |
| GND (масса) | T94:2 | |
| CAN-Low | T94:87 | |
| CAN-High | T94:66 | |
| GPT (общий/generic) | T60:14, T60:57 | Connection version 1 (картинка). Version 2: GPT=T60:23,54. Version 3: GPT=T60:57,13 — тот же физический разъём во всех 3 версиях |
