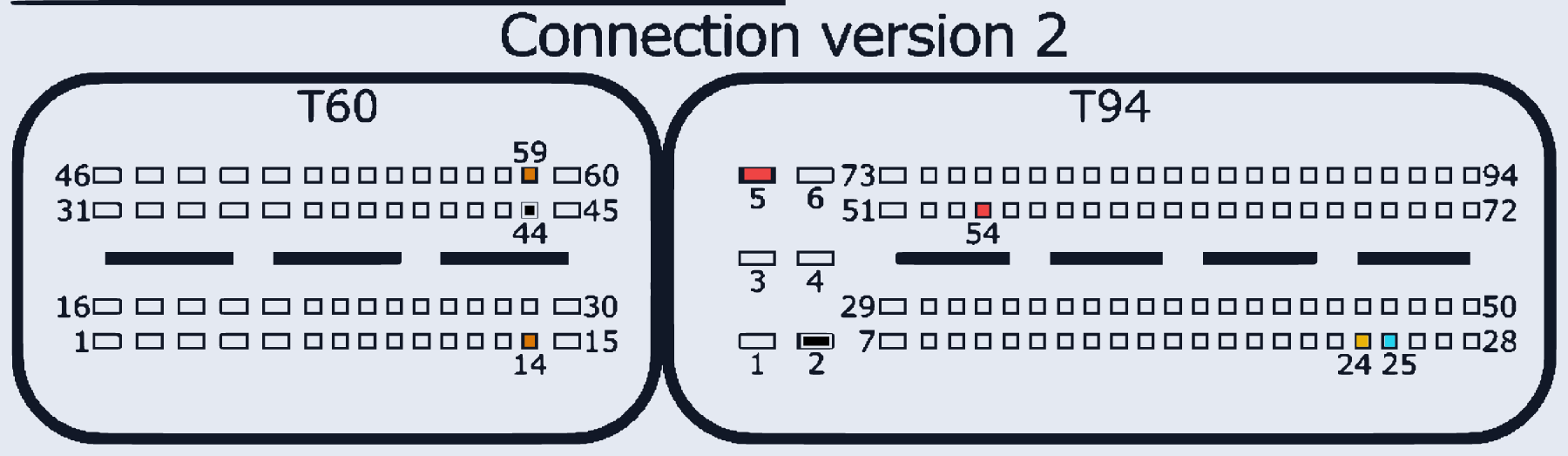

Bosch EDC17C79 TC1797 (Dodge/Jeep/Iveco/Maserati)
EDC17C79_TC1797 · MCU TC1797 · разъём T60/T94
Ставился на: Dodge · Iveco · Jeep · Maserati
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:3, T94:54 | Connection version 1. Version 2/3: +12V=T94:5,54 |
| GND (масса) | T94:2 | Connection version 1/3. Version 2: GND=T60:44,T94:2 |
| CAN-Low | T94:47 | Connection version 1. Version 2: CAN-L=T94:25. Version 3: CAN-L=T94:45 |
| CAN-High | T94:46 | Connection version 1. Version 2: CAN-H=T94:24. Version 3: CAN-H=T94:23 |
| GPT (общий/generic) | T60:14, T60:59 | Все версии. ВАЖНО: version 2 требует конденсатор 10-47 мкФ 50В на линии GPT (пин 59) |
