Bosch EDC17C76 TC1793 (BMW)

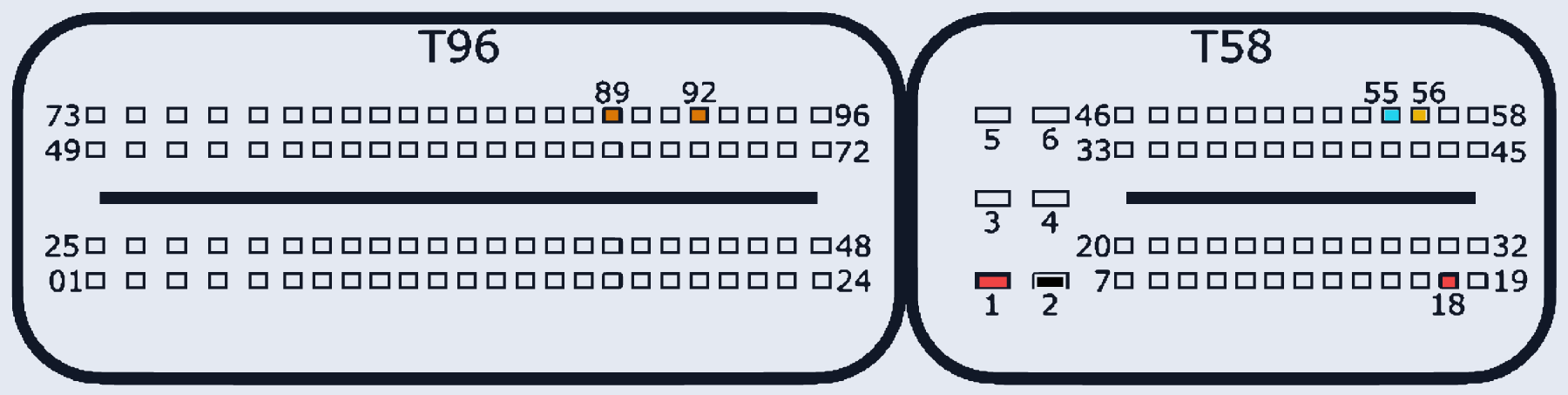

EDC17C76_TC1793 · MCU TC1793 · разъём T96/T58
Ставился на: BMW
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:1, T58:18 | |
| GND (масса) | T58:2 | |
| CAN-Low | T58:55 | |
| CAN-High | T58:56 | |
| GPT (общий/generic) | T96:92, T96:89 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
