Bosch EDC17C74 TC1793 (VAG)

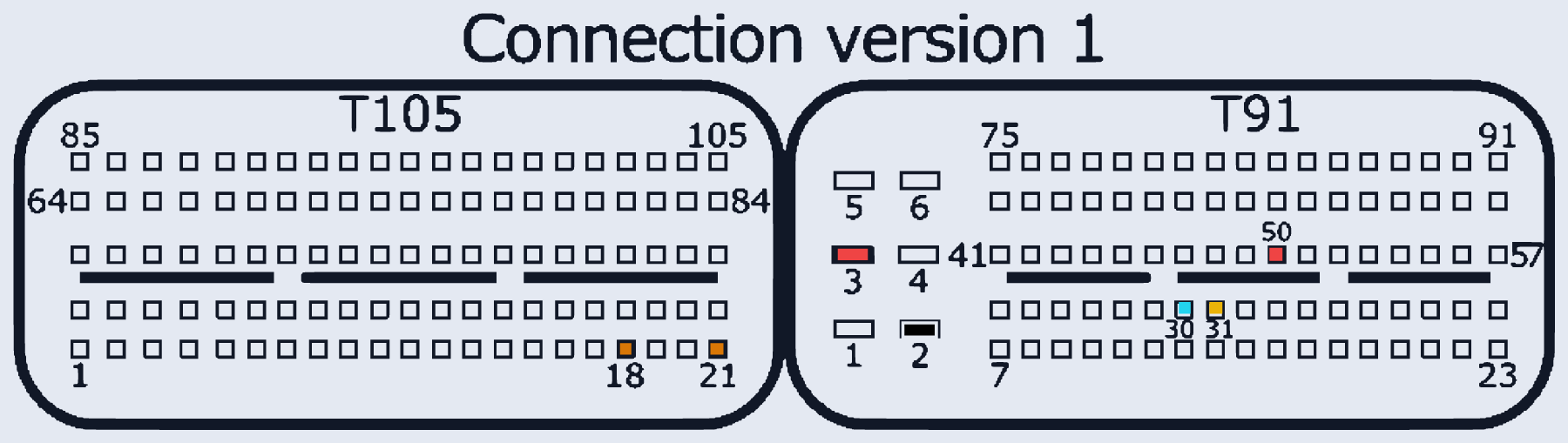

EDC17C74_TC1793 · MCU TC1793 · разъём T105/T91
Ставился на: Audi · SEAT · Skoda · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:3, T91:50 | |
| GND (масса) | T91:2 | |
| CAN-Low | T91:30 | Connection version 2 (тот же физический разъём): CAN-L=T91:52 |
| CAN-High | T91:31 | Connection version 2 (тот же физический разъём): CAN-H=T91:51 |
| GPT (общий/generic) | T105:18, T105:21 |
