Bosch EDC17C73 TC1793 (Toyota)

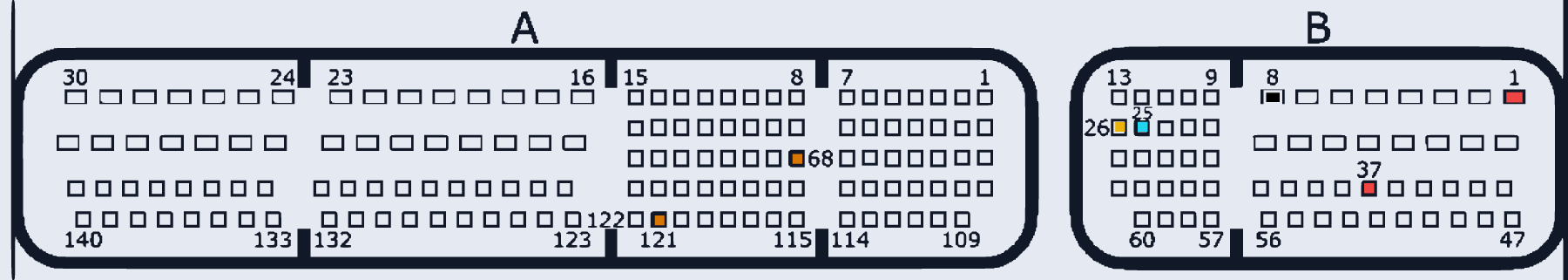

EDC17C73_TC1793 · MCU TC1793 · разъём A/B
Ставился на: Toyota
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:1, B:37 | |
| GND (масса) | B:8 | |
| CAN-Low | B:25 | |
| CAN-High | B:26 | |
| GPT (общий/generic) | A:68, A:121 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
