Bosch EDC17C70 TC1793 (Ford)

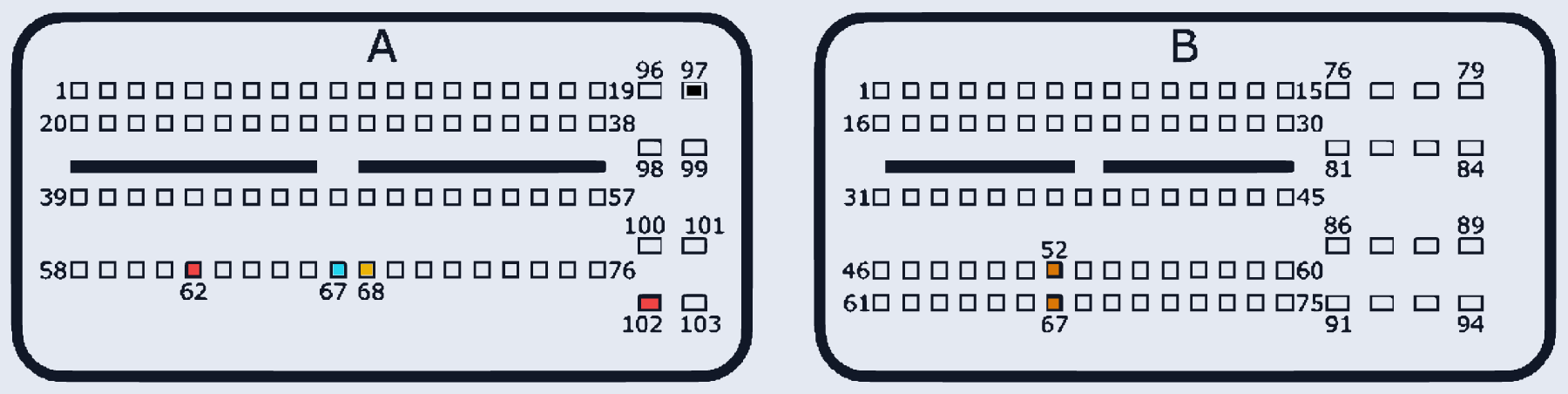

EDC17C70_TC1793 · MCU TC1793 · разъём A/B
Ставился на: Ford: Fiesta, Focus
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | A:62, A:102 | |
| GND (масса) | A:97 | |
| CAN-Low | A:67 | |
| CAN-High | A:68 | |
| GPT (общий/generic) | B:67, B:52 |
