Bosch EDC17C69 TC1793 (Jeep/Iveco)
EDC17C69_TC1793 · MCU TC1793 · разъём T105/T91
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:5, T91:75 | |
| GND (масса) | T91:6 | Connection version 1/2. Version 3: GND=T105:21,T91:6 |
| CAN-Low | T91:14 | |
| CAN-High | T91:13 | |

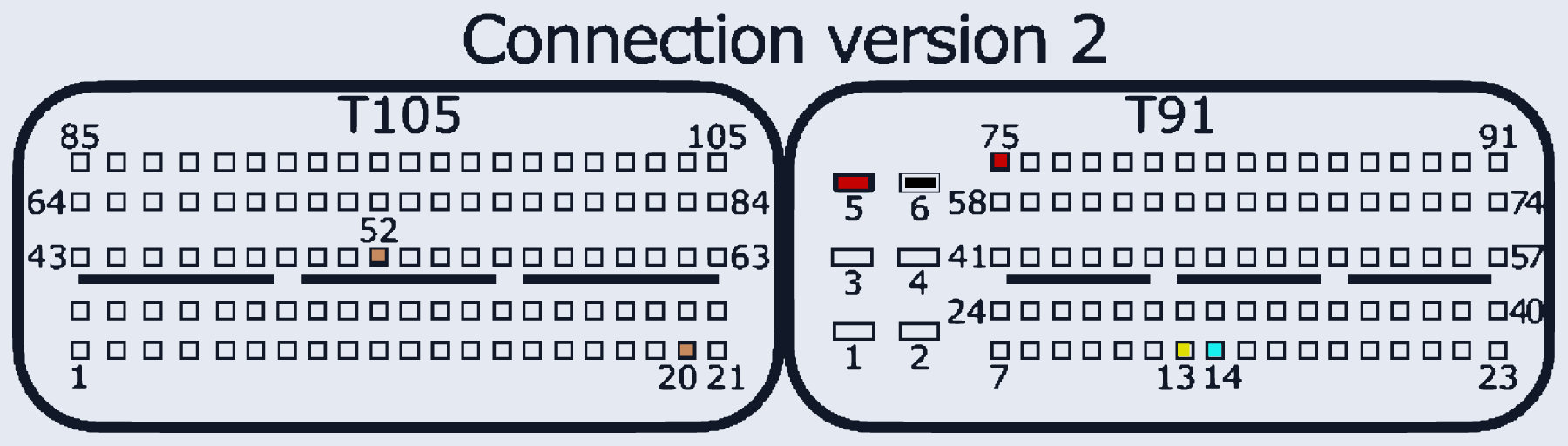

| GPT (общий/generic) | T105:52, T105:21 | Connection version 1 (картинка). Version 2: GPT=T105:52,20. Version 3: GPT=T105:52,20 — ВАЖНО: требуется конденсатор 10 мкФ на линии GPT пин 20 (version 3) |
