Bosch EDC17C63 TC1724 (Isuzu)

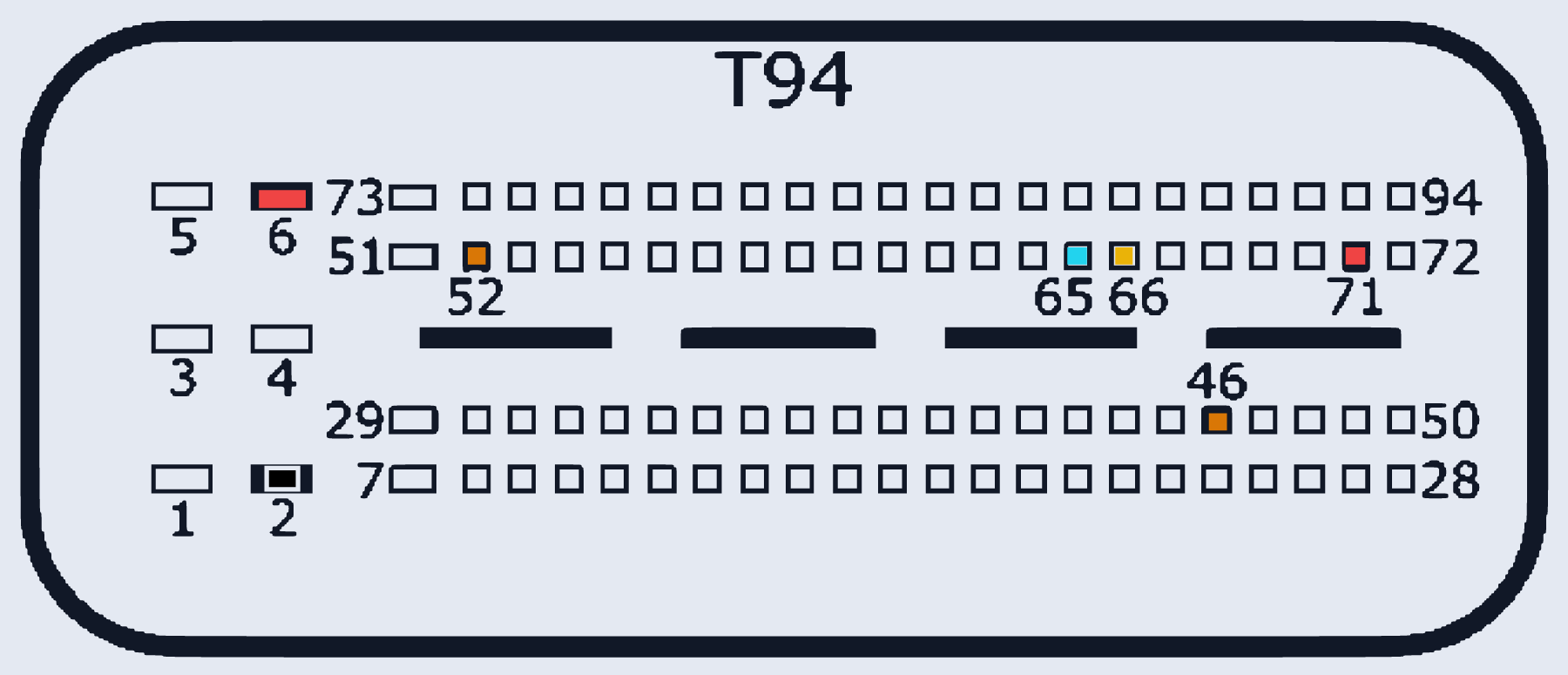

EDC17C63_TC1724 · MCU TC1724 · разъём T94
Ставился на: Isuzu
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:6, T94:71 | |
| GND (масса) | T94:2 | |
| CAN-Low | T94:65 | |
| CAN-High | T94:66 | |
| GPT (общий/generic) | T94:46, T94:52 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
