⚠ Не проверено — сверьте перед использованием
Bosch EDC17C60 TC1793 (PSA)
EDC17C60_TC1793 · MCU TC1793 · разъём T1/T2
Ставился на: Citroen · Peugeot
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:52, T1:3 | |
| GND (масса) | T1:4 | |
| CAN-Low | T1:33 | |
| CAN-High | T1:49 | |

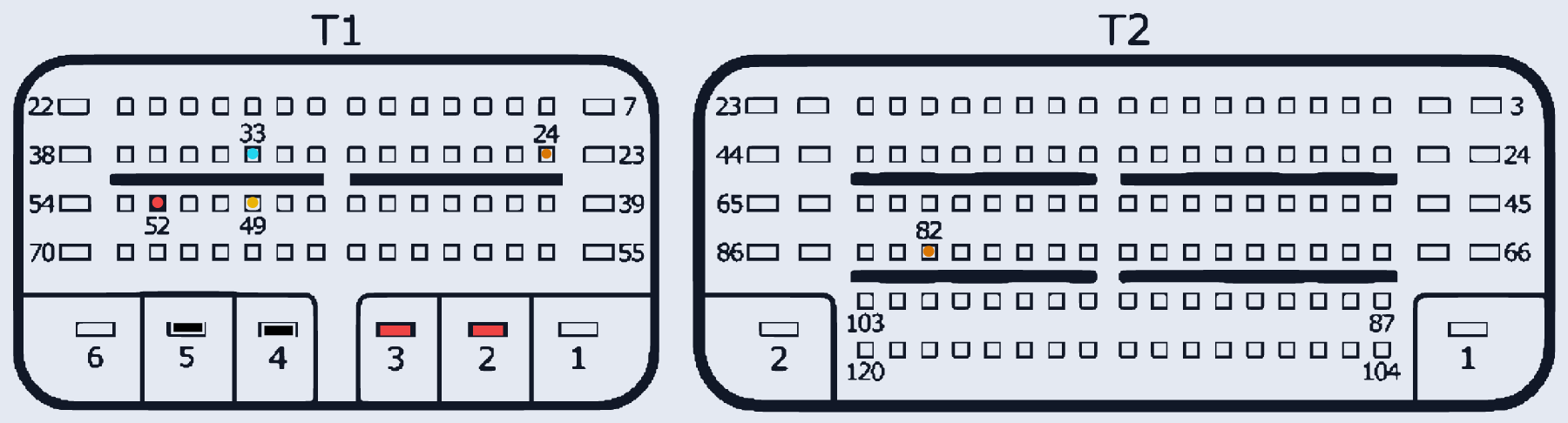

| GPT (общий/generic) | T1:24, T2:82 | Connection version 1 (картинка). Version 2 (тот же физический разъём): +12V=T1:52,3,2 GND=T1:4,5 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
