Bosch EDC17C57 TC1793 (Kia/Hyundai)

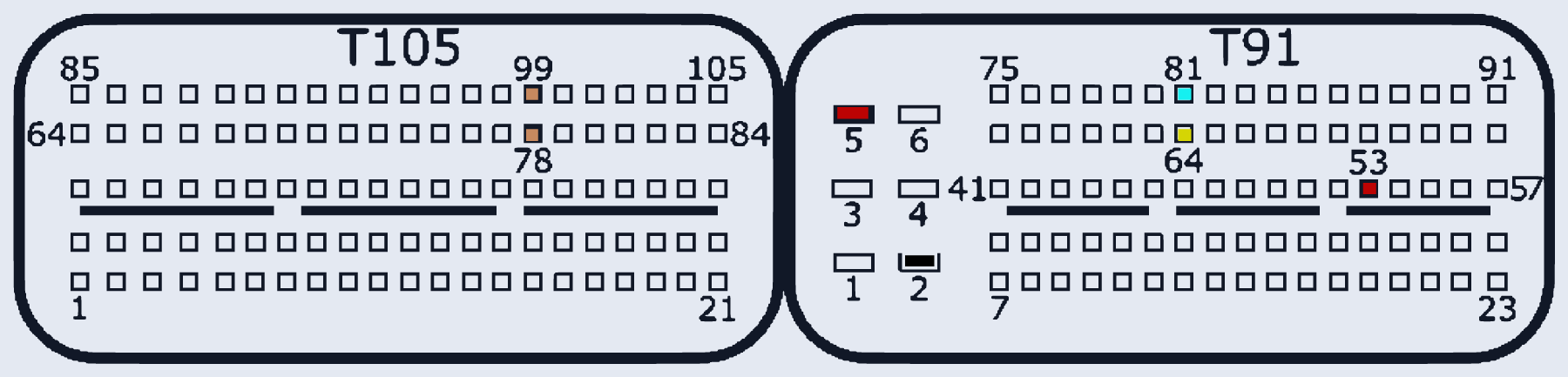

EDC17C57_TC1793 · MCU TC1793 · разъём T105/T91
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:5, T91:53 | |
| GND (масса) | T91:2 | |
| CAN-Low | T91:81 | |
| CAN-High | T91:64 | |
| GPT (общий/generic) | T105:99, T105:78 |
