Bosch EDC17C53 TC1767 (HAVAL/JAC/Kia/Hyundai)
EDC17C53_TC1767 · MCU TC1767 · разъём T60/T94
Ставился на: Haval · Hyundai · JAC · Kia
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:1, T94:46 | |
| GND (масса) | T94:6 | |
| CAN-Low | T94:87 | |
| CAN-High | T94:88 | |

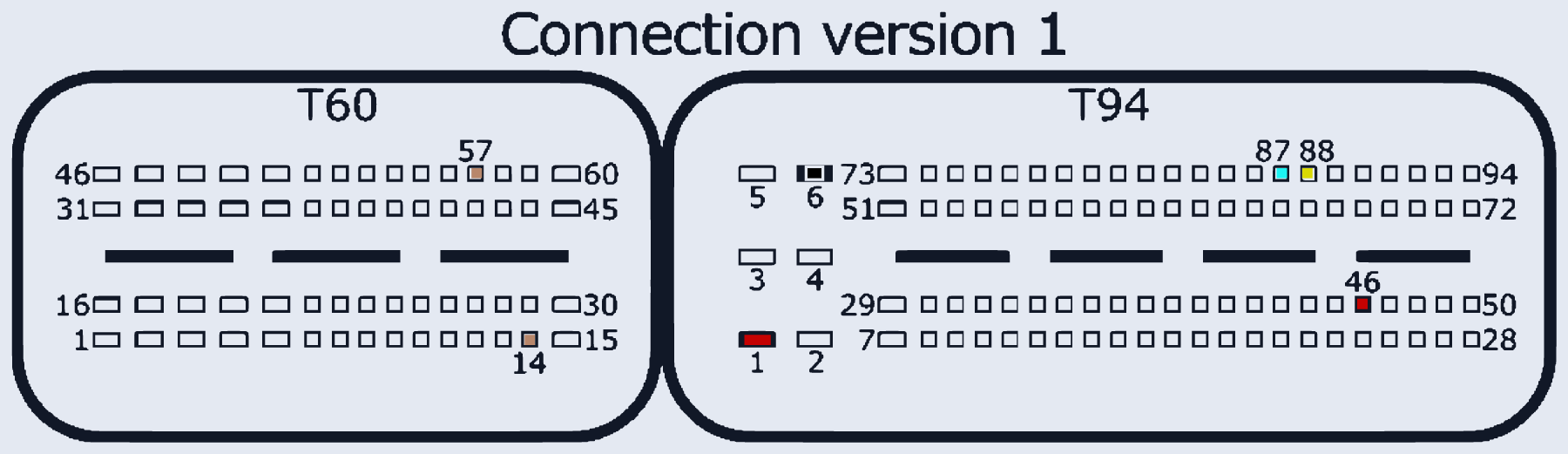

| GPT (общий/generic) | T60:14, T60:57 | Connection version 1 (картинка). Version 2 (тот же физический разъём): GPT=T60:13,57 |
